Замена выдергивающего переключателя потолочного вентилятора
Это руководство покажет, как заменить выдергивающий переключатель потолочного вентилятора.
Выдергивающие цепочки потолочных вентиляторов могут ломаться двумя различными способами:
- Цепочка рвётся где-то посередине, снаружи корпуса вентилятора
- В этом случае цепочку можно починить, добавив удлинительную цепочку.
- Цепочка рвётся внутри корпуса вентилятора
- Цепочка не будет видна снаружи, поэтому необходимо открыть корпус вентилятора, чтобы заменить цепочку или сам выдергивающий переключатель.
Это руководство по замене выдергивающего переключателя.
Предупреждение: Выполнение этого руководства может подвергнуть Вас воздействию напряжения. Отключите питание в автоматическом выключателе и выключите все выключатели освещения, подающие питание на потолочный вентилятор, чтобы предотвратить травму.
Шаг 1
Внимание: Отключите питание в автоматическом выключателе и выключите все выключатели освещения, подающие питание на потолочный вентилятор.

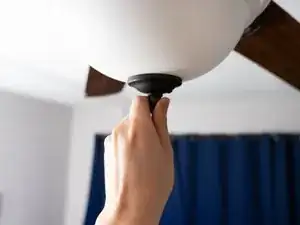

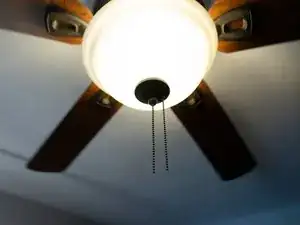

Снимите белую крышку, открутив гайку снизу, откуда свисает цепочка.
Шаг 2
Внимание: Дайте лампам остыть перед их снятием.

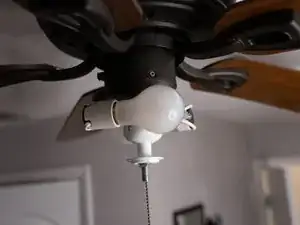

Снимите лампы из патронов.
Шаг 3

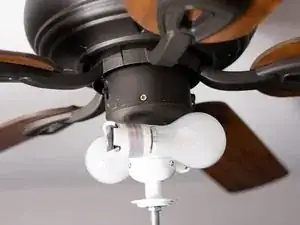

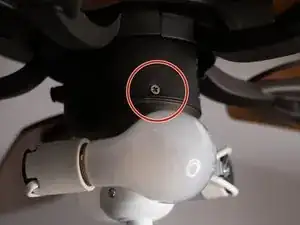

Отверните винты вокруг основания.

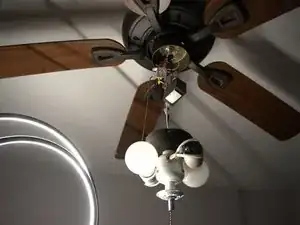

Снимите кожух вентилятора.
Шаг 4

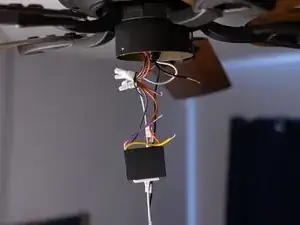

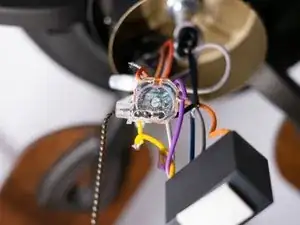

Вытащите переключатель из корпуса вентилятора, оставив провода подключёнными.
Шаг 5

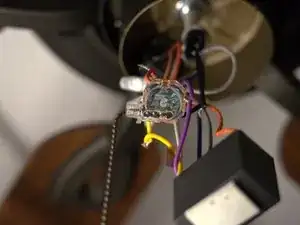

Обрежьте цветные провода от переключателя кусачками для проводов.
В некоторых моделях переключателей провода можно отсоединить, просто потянув.
Шаг 6

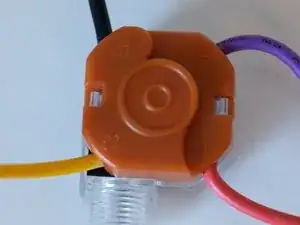

Запомните цвета проводов и клемму, к которой они были подключены на старом переключателе.
1 - Красный
2 - Фиолетовый
3 - Жёлтый
L - Чёрный
Шаг 7

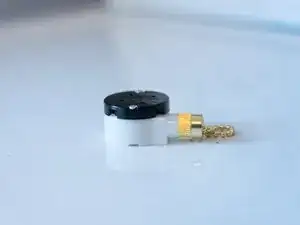

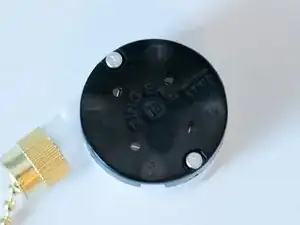

Подсоедините цветные провода к соответствующим клеммам нового переключателя.
Шаг 8
Верните переключатель в отверстие в корпусе вентилятора изнутри.
Затяните винты снаружи.
Шаг 9

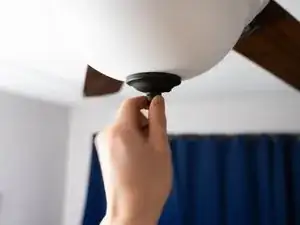

Установите на место белую крышку и затем затяните гайку внизу крышки, откуда свисает цепочка.
Шаг 10
Включите питание и проверьте переключатель, чтобы убедиться в его работоспособности.
Перевод руководства с ifixit.com
