Замена дисплея Casio LK-170

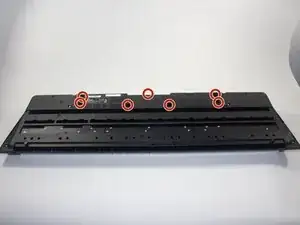

Используя отвёртку JIS-1, снимите семь винтов длиной 11 мм, расположенных на задней панели клавиатуры.

После того как все винты выкручены, переверните клавиатуру и осторожно вытащите среднюю панель.

Откиньте эту панель вверх, чтобы была видна плата с компонентами.

Мы будем удалять в общей сложности 26 винтов на плате с компонентами.

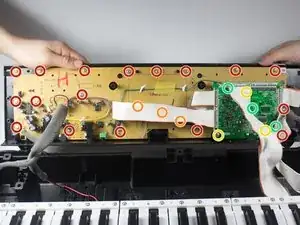

Сначала используйте бит PH-1, чтобы снять 17 винтов длиной 8 мм, отмеченных красным.

Во-вторых, тем же битом PH-1 снимите три винта длиной 8 мм, скрытые под белым проводом. Эти винты отмечены оранжевым.

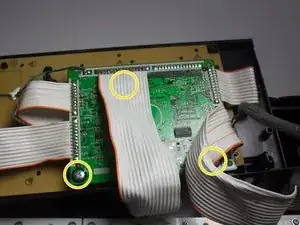

В-третьих, используйте бит JIS-1, чтобы снять три винта длиной 7 мм на печатной плате.

После снятия печатной платы откроются ещё три винта.

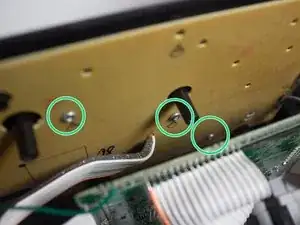

Используя бит PH-1, снимите последние три винта длиной 8 мм, отмеченные зелёным.

Когда все винты будут удалены, поднимите плату с компонентами и положите её лицевой стороной вниз на клавиши.

Плата с компонентами соединена с клавиатурой, поэтому не пытайтесь полностью её снять.

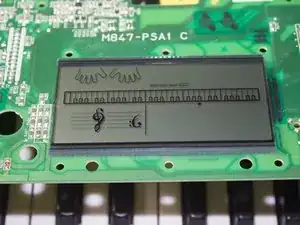

Переверните плату с компонентами, чтобы открыть дисплей, который в настоящее время подключён к зелёной панели.

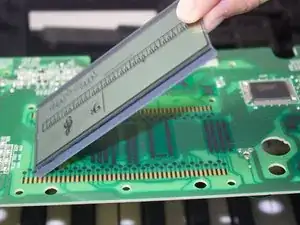

Снимите дисплей, аккуратно поддев его пальцами от зелёной панели.
