Замена электрического компонента Marshall MS-2

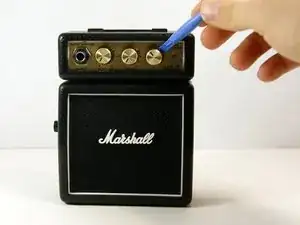

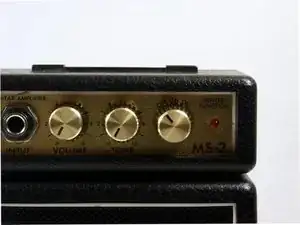

Снимите регуляторы громкости, тембра и питания, потянув их прямо от передней панели устройства. Если их трудно снять, используйте лопаточку, чтобы поддеть и приподнять их.

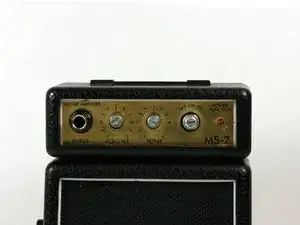

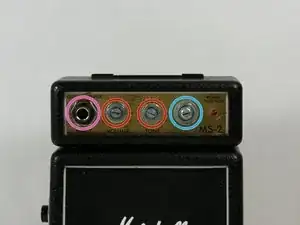

Используйте торцевой ключ на 10 мм, чтобы отвинтить гайки с потенциометров громкости и тембра.

Используйте торцевой ключ на 11 мм для гайок переключателя питания.

Используйте торцевой ключ 9/16" для снятия гайки с разъёма входа.

Будьте осторожны при снятии гаек, чтобы не потерять шайбы.

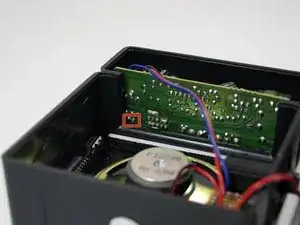

Теперь необходимо удалить светодиод с печатной платы.

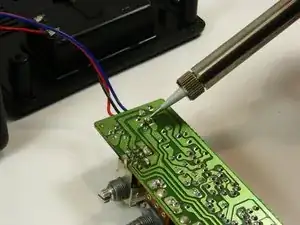

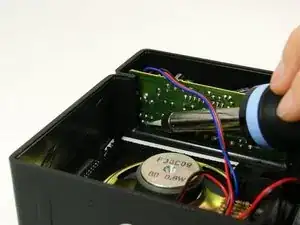

Для этого используйте паяльник, чтобы отсоединить два вывода светодиода от платы. Это два вывода в самом нижнем левом углу платы.

Осторожно, не касайтесь проводов паяльником. Возможно, сначала будет удобно удалить их с помощью паяльника, чтобы отвести в сторону.

Если вы ранее не паяли, ознакомьтесь с этим руководством.

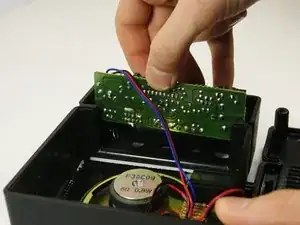

После отсоединения тяните плату прямо вверх для её извлечения.

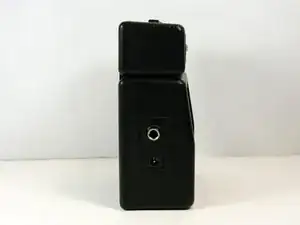

Используйте торцевой ключ 9/16", чтобы открутить гайку вокруг разъёма для наушников. Будьте осторожны, чтобы не потерять шайбу.

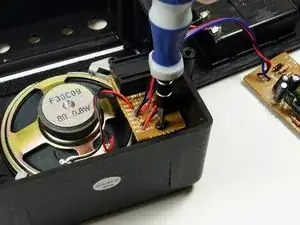

Удалите винт с крестообразной головкой 7/16".

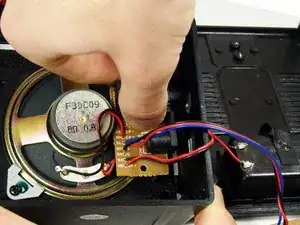

Возьмите разъём для наушников изнутри корпуса и потяните его в сторону динамика, пока полностью не извлечёте из устройства.

Сначала выполните визуальную проверку. Ищите треснувшую пайку или повреждённые компоненты.

На изображении на этой странице показан провод, пайка которого полностью оторвалась от платы.

Чтобы исправить треснувшую или оторванную пайку, нагрейте имеющуюся пайку паяльником до тех пор, пока она не расплавится и не прилижет к плате.

Чтобы заменить повреждённые компоненты, используйте паяльник для их удаления и установки новых.

Если вы ранее не паяли, ознакомьтесь с этим руководством.

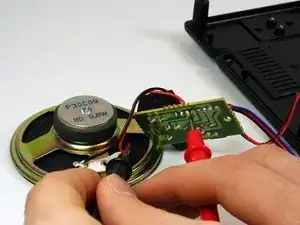

Чтобы проверить разрывы в проводах, установите мультиметр в режим проверки замкнутой цепи.

Поставьте один щуп на каждом конце провода.

Если мультиметр не показывает замкнутую цепь, замените провод.

Используйте мультиметр для измерения потенциалов на компонентах. Для этого потребуется заново установить батарею и включить устройство.

Поставьте один щуп по обе стороны от компонента. Считайте значение на мультиметре.

Каждый резистор имеет предопределённое значение, которое можно найти на этой странице. Сравните результаты с ожидаемыми значениями.

Номиналы конденсаторов напечатаны на них.

Если какие-либо значения отличаются, замените компонент.
