Замена отсека батареек Teenage Engineering PO-33
У PO-33 от T.E. (и у других Pocket Operator) хрупкий отсек для батареек, который легко ломается. Контакты также не всегда надежно прижимаются к батарейкам, и устройство может терять питание.

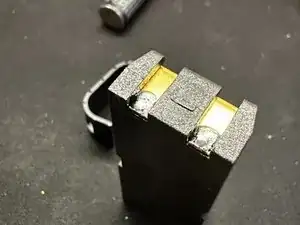

У моего, из-за пренебрежения, была коррозия батареек, которая сломала клеммные язычки. Поэтому я решил удалить существующий «отсек» и поставить прочный с дополнительной держалкой по желанию.
Надеюсь, это поможет кому-то продлить срок службы их устройства. Эти PO с каждым годом становятся дороже.
Шаг 1

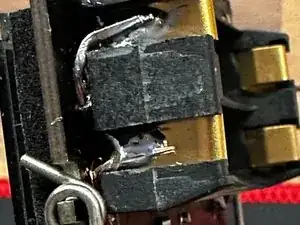

Отломайте контакты батареи, осторожно покачивая. Сильный порыв ветра тоже может их сдуть.

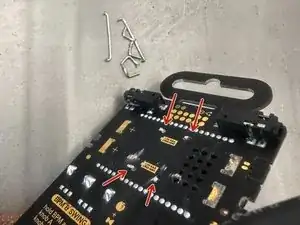

С помощью режущего диска на роторном инструменте (например, Dremel) отрежьте кронштейны поэтапно.
Сначала отрежьте длинную горизонтальную планку (самую дальнюю от корпуса PO). Это даст режущему диску доступ ближе к плате.

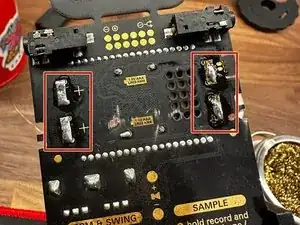

Затем режьте как можно ближе к поверхности. Остерегайтесь стачивания самой платы. Как видно на изображении, я случайно снял часть лака возле нижнего левого контакта.
Если вы используете поролоновую клейкую ленту, она должна быть достаточно тонкой, чтобы поместиться. Зазор от поролоновой ленты полезен, потому что встроенные отверстия динамика находятся позади батареи. (Видно справа)
Шаг 2

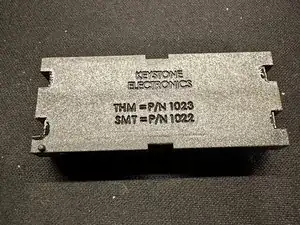

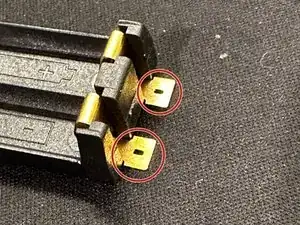

Держатель батарей, который я использовал, предназначен для поверхностного монтажа. Отогните и отломайте четыре (4) плоские части. Можно также отрезать.
Припаяйте каждый из четырех (4) контактов.
Шаг 3

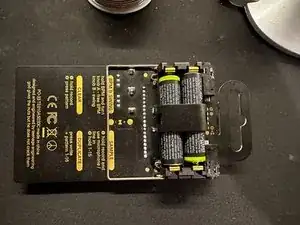

Отмерьте длину проводов и проложите их, как на фото.
PO ожидает, что обе батареи будут расположены в одну сторону! Как и в большинстве отсеков для батареек, здесь чередуется сторона минуса.
Нижние провода у меня были полностью зачистены, потому что им не нужно было пересекаться.
Припаяйте контакты батареи на плате.
Припаяйте провода.

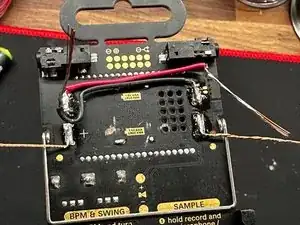

Припаяйте провода, как на фото.

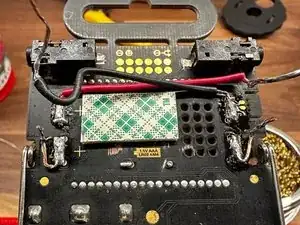

Добавьте кусочек поролоновой клейкой ленты.
Шаг 4
Когда вам понравится посадка и провода, снимите защитную пленку с поролоновой ленты.

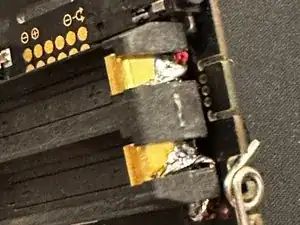

Приклейте держатель батарей. Если вы не уверены в припое, припаивайте с одной стороны перед приклеиванием держателя к плате.
Оловяные провода и контакты значительно упрощают получение хорошего пайки и быстрое подключение. Плоскогубцы с тонкими носиками или пинцет помогут заправить провода в узкие углубления контактов.
После подключения всех четырех (4) проводов укоротите их.
Шаг 5

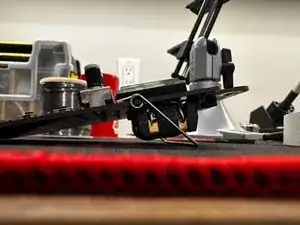

Отсек для батарей должен проходить при разложенных ножках.
Показана опциональная прижимная скоба.
Шаг 6
Готово!
Заключение
Вставьте батарейки и делайте биты!
