Замена троса переднего тормоза велосипеда Giant Iguana
Иногда необходимо заменить трос тормоза велосипеда, когда он начинает изнашиваться, становиться жестким или непригодным для использования. В этом руководстве показано, как заменить передний трос тормоза на горном велосипеде Giant Iguana. При работе с кусачками для тросов следует соблюдать осторожность, но в целом специальных навыков или опасностей, которых следует остерегаться, нет. С момента начала ремонта и до его завершения ваш передний тормоз будет полностью нерабочим. Убедитесь, что у вас есть время закончить работу до следующей поездки.
Шаг 1

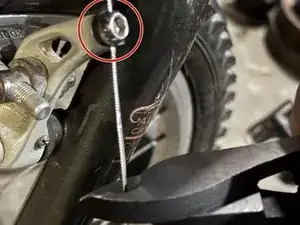

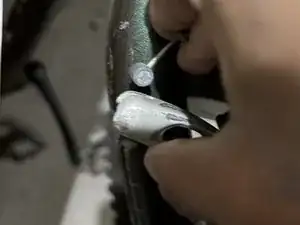

С помощью шестигранной отвертки ослабьте этот болт, чтобы освободить зажим и вынуть трос из суппорта.
Шаг 2

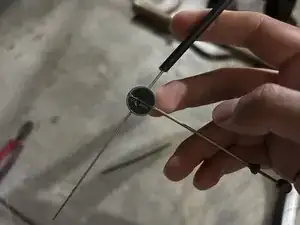

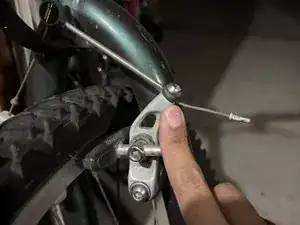

Выньте фиксированный по длине трос тормоза из его паза.
Этот трос выходит с левой стороны от разделителя тросов и закреплён на самом разделителе.

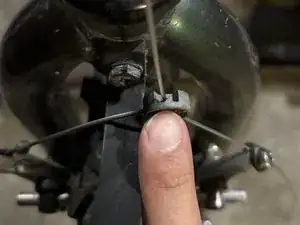

Обратите внимание на путь прохождения троса через разделитель — вам придётся пропустить новый трос точно так же позже.
Шаг 3

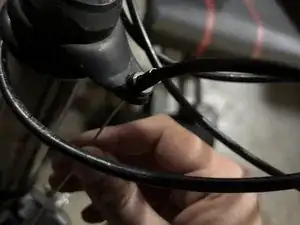

Проследите трос до корпуса рычага и отвинтите болт, который крепит трос к корпусу рычага.
Шаг 4

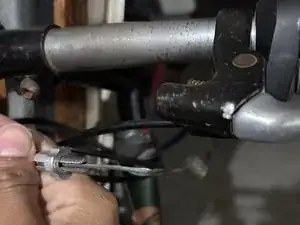

Используйте плоскогубцы с тонкими наконечниками, чтобы вытащить трос из корпуса.
Между оплёткой и соответствующим винтом должен быть зазор, через который трос можно вывести.
Шаг 5

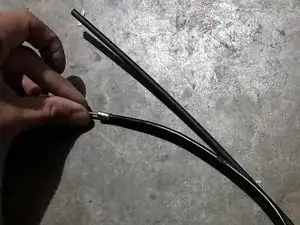

Разложите снятый трос вдоль новой оплётки троса.
Это позволит вам определить, какой длины должна быть новая секция оплётки.
Шаг 6
Срежьте чисто новую оплётку троса с помощью кусачек для тросов.
Убедитесь, что срез ровный, чтобы трос легко проходил через оплётку. Плохой срез придётся переделать, что уменьшит длину оплётки.
Шаг 7

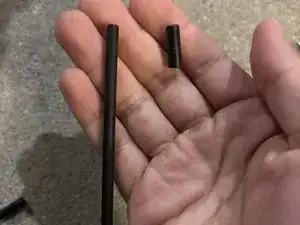

Наденьте наконечники на концы оплётки троса.
Шаг 8
Пропустите новый трос через оплётку.
Сторона с головкой троса будет вставлена в корпус рычага, а сторона, заканчивающаяся просто тросом, пойдёт вниз к суппорту у колеса, как в шаге первом.
Шаг 9

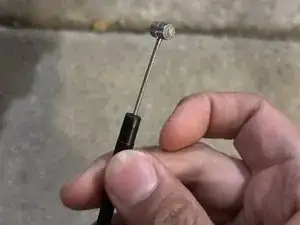

Вставьте головку нового троса в отверстие старого корпуса.

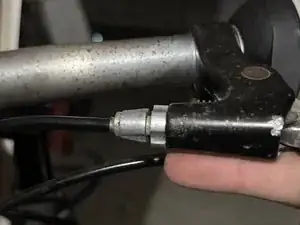

Верните винт, снятый на шаге 3, насадите его на трос и вверните в конец корпуса, убедившись, что он установлен так, чтобы трос не выскальзывал.
Шаг 10
При прокладывании троса от корпуса к переднему тормозу пропустите его через отверстие у основания выноса. Потяните трос, чтобы провести его через разделитель.
Этот шаг обеспечит необходимое натяжение троса для корректной работы.
Шаг 11
Пропустите другой конец троса через разделитель.
Новый трос пойдёт вправо — на ту сторону, которую мы снимали на шаге первом.
Шаг 12
Новый трос будет проходить к правой стороне колеса, а фиксированная сторона разделителя останется с левой стороны колеса.
Шаг 13
Потяните трос туго и зафиксируйте, затянув болт с тросом под зажимом.
Обрежьте его кусачками так, чтобы осталось примерно 2" дополнительной длины троса.
Шаг 14

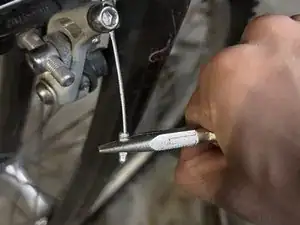

Наденьте наконечник на конец только что обрезанного троса и зажмите его плоскогубцами.
Это предотвратит изнашивание троса.
Перевод руководства с ifixit.com
