Замена потенциометра громкости Teenage Engineering OP-Z

Разблокируйте четыре резиновые ножки, повернув их на 90° против часовой стрелки большим пальцем или кончиком пальца.

На каждой ножке есть маленькая метка, направленная к нижнему краю OP-Z. После поворота метки должны быть направлены в сторону короткого края, где находится переключатель вкл/выкл.

Перевернув OP-Z снова, нижняя крышка должна отойти сама (благодаря силе тяжести).

Если нижняя крышка не снимается, убедитесь, что все ножки повернуты правильно, и аккуратно потяните за одну из них.

Снимите нижнюю крышку вместе с резиновыми ножками.

Используйте ноготь или лопатку, чтобы приподнять батарею с правой стороны, где вырез.

Извлеките батарею.

При установке новой батареи убедитесь, что сначала устанавливаете контактную сторону.

Используйте палец или лопатку, чтобы поднять маленькую защёлку внизу модуля.

Поднимите модуль вверх и выведите его из гнезда сначала снизу.

Извлеките модуль.

При установке другого модуля убедитесь, что сначала вставляете его в разъёмы выходов. Затем надавите на нижнюю часть, чтобы защёлка вошла в зацепление.

Удалите пять винтов Torx T4.

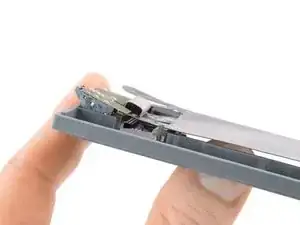

Вставьте лопатку в вырез расширительного модуля, чтобы приподнять среднюю рамку.

Будьте осторожны, чтобы не повредить шлейф «highway» под ней.

Пока не снимайте среднюю рамку. Она всё ещё соединена с остальной частью OP-Z.

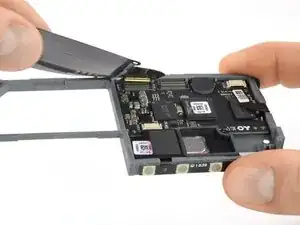

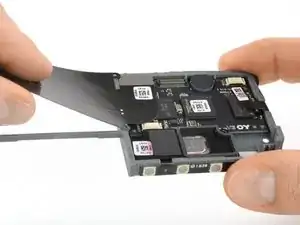

Переверните среднюю рамку, чтобы получить доступ к разъёму шлейфа под ней.

Используйте плоский конец лопатки, чтобы отсоединить шлейф от передней панели.

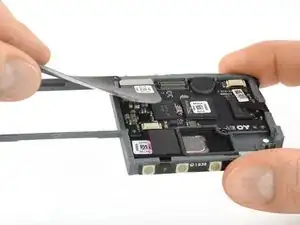

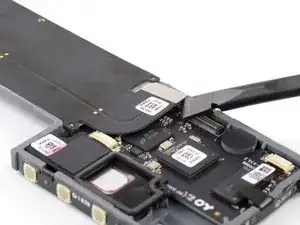

Используйте лопатку, чтобы отсоединить шлейф «highway» от DSP-платы.

С помощью лопатки отсоедините шлейф от платы энкодера.

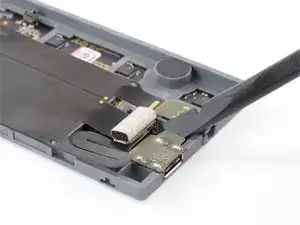

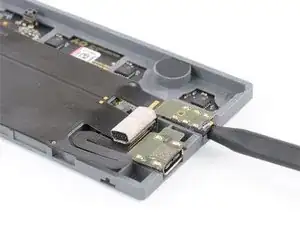

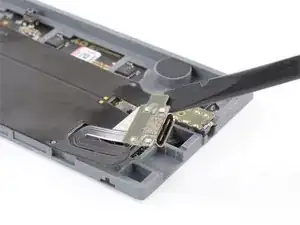

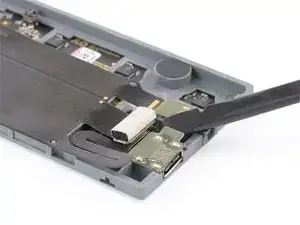

Медленно подденьте разъём USB-C из его гнезда. Используйте плоский конец лопатки на маленьком выступе на плате USB-C.

Разъём слегка приклеен.

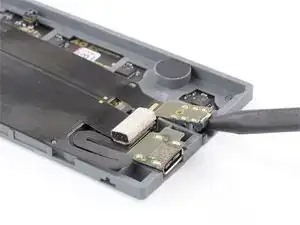

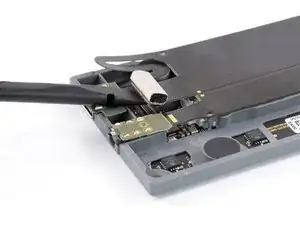

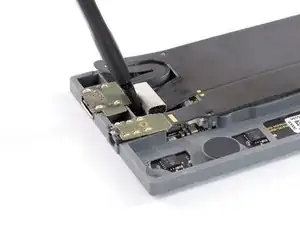

Вставьте заострённый конец лопатки в разъём линейного выхода и аккуратно отожмите его вверх.

Разъём может сидеть туго и слегка приклеен.

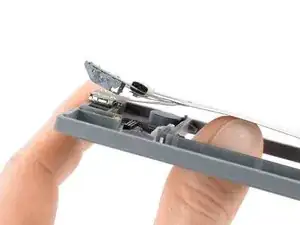

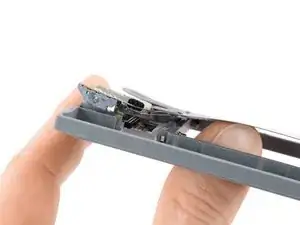

Шлейф «highway» слегка приклеен к средней рамке. Чтобы снять его, аккуратно вытолкните его снизу.

Может выпасть маленькая прозрачная деталь. Это световод для индикатора Bluetooth. Просто защёлкните её обратно на средней рамке, как показано здесь.

Отлейте шлейф «highway» с средней рамки и удалите его.

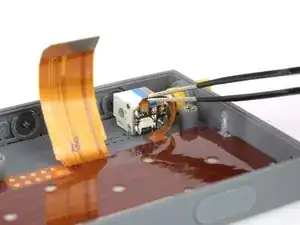

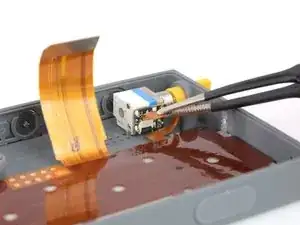

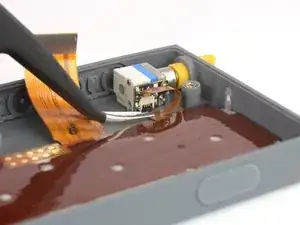

Поднимите одну из лапок пинцетом, чтобы открыть маленький чёрный флажок ZIF-разъёма.

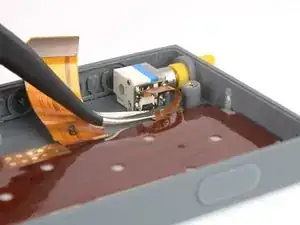

Используйте плоский пинцет, чтобы вытащить маленький шлейф из ZIF-разъёма вверх и наружу.

При сборке убедитесь, что шлейф вставлен до упора.

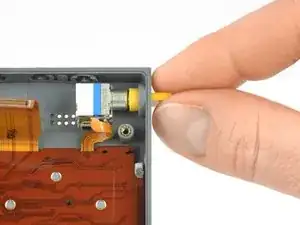

Возьмите ручку громкости руками или плоскогубцами и снимите её с оси.

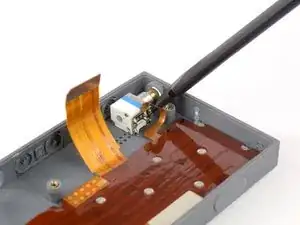

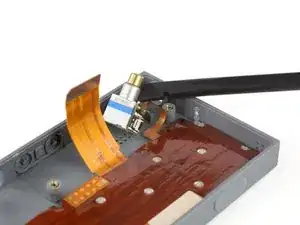

Используйте лопатку, чтобы поддеть ось потенциометра громкости. Так он освободится из выреза корпуса.

Потенциометр громкости слегка приклеен.

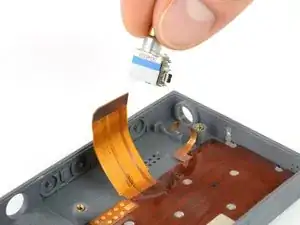

Снимите потенциометр громкости.
