Владельцы велосипеда Giant Innova могут столкнуться с проблемами системы после продолжительного использования. Этот велосипед был выпущен в начале 90-х годов, и на некоторых экземплярах до сих пор установлена оригинальная система. Со временем система может покрыться ржавчиной, а зубья звёзд изнашиваются. Изношенная система ухудшает работу велосипеда и приводит к проблемам, таким как проскальзывание цепи. Замена системы обеспечит более плавное вращение педалей и переключение передач. Данное руководство может быть полезным, если вы пытаетесь заменить систему на аналогичном велосипеде, например, на другом шоссейном велосипеде 90-х годов; однако существует множество различных типов систем, поэтому это не универсальное руководство.

Шаг 1

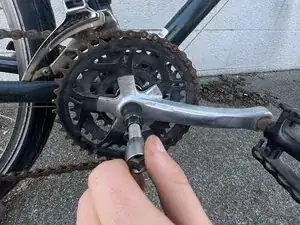

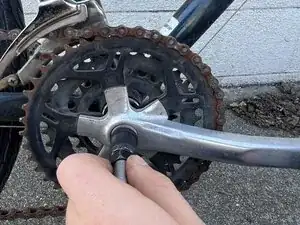

Вставьте шестигранный ключ на 5/16" в ось педали (на стороне системы).

Поверните ключ по часовой стрелке на оси педали, пока болт полностью не будет удалён.

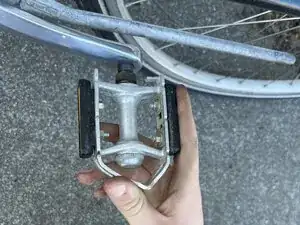

Педали могут быть туго затянуты из-за фиксации резьбы. При ослаблении прикладывайте значительное усилие.

Шаг 2

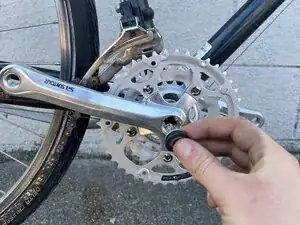

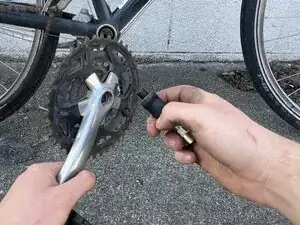

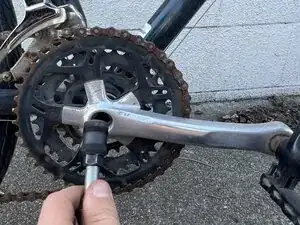

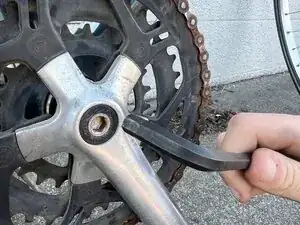

Вставьте инструмент для снятия каретки в отверстие, из которого был удалён болт оси педали.

Шаг 3

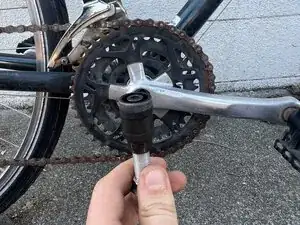

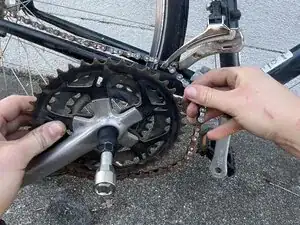

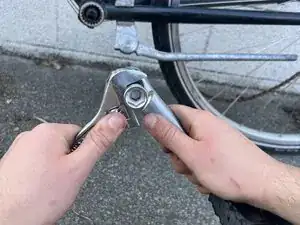

Поверните переднюю часть инструмента для снятия системы (чёрная часть на фото) по часовой стрелке, пока он полностью не ввинтится в отверстие. Для последних нескольких витков используйте разводной ключ или ключ на 15 мм.

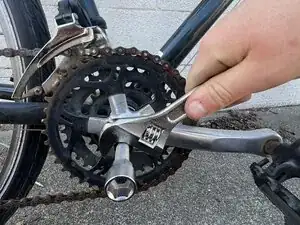

Наденьте разводной ключ или ключ на 15 мм на выступающий болт инструмента для снятия системы — на конец, который ближе к вам.

Поверните ключ по часовой стрелке, чтобы сдвинуть систему с шипа.

При повороте инструмента держитесь за педаль, чтобы использовать её как рычаг и облегчить снятие.

Вместо инструмента можно использовать шестигранный ключ для снятия системы.

Шаг 4

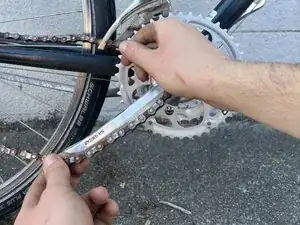

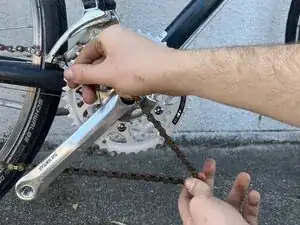

Снимите старую систему с цепи.

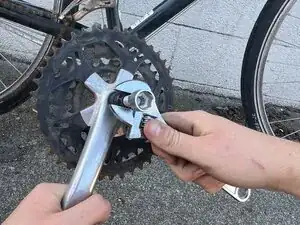

Наденьте разводной ключ или ключ на 15 мм на болт инструмента для снятия системы.

Поверните ключ по часовой стрелке, чтобы открутить инструмент от системы.

Шаг 5

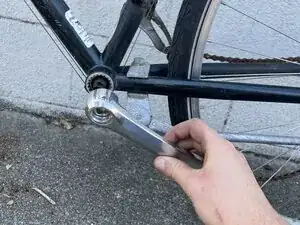

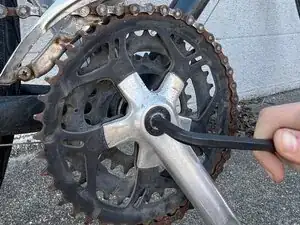

Вставьте шестигранный ключ в ось педали (с противоположной стороны системы).

Поверните ключ против часовой стрелки на оси педали, пока болт полностью не будет удалён.

Педали могут быть туго затянуты из-за фиксации резьбы. При ослаблении прикладывайте значительное усилие.

Шаг 6

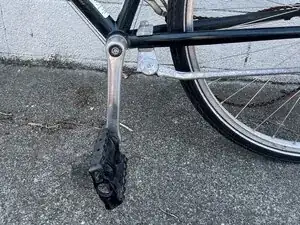

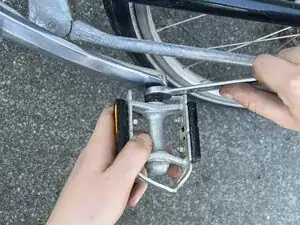

Используйте инструмент для снятия системы, чтобы снять левую педаль, применяя ту же процедуру, что описана в шаге 3.

Шаг 7

Наденьте новое плечо педали на свободный квадратный шип, с которого вы только что сняли старое плечо.

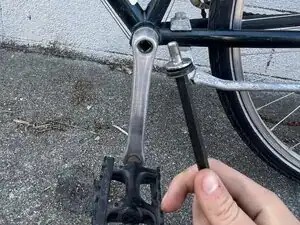

Используя шестигранный ключ, плотно затяните болт оси и зафиксируйте плечо педали, вращая по часовой стрелке.

Шаг 8

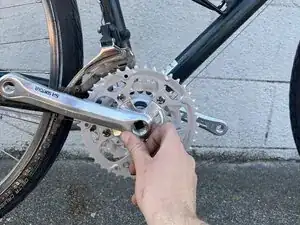

Наденьте новую систему на оголённый квадратный шип с правой стороны велосипеда.

Убедитесь, что плечи педалей направлены в противоположные стороны.

Вставьте оставшийся болт оси в центральное углубление системы и затяните его с помощью шестигранного ключа. Поверните ключ по часовой стрелке до надёжной фиксации.
