Замена двигателя передней ноги Zoomer Show Pony

Переверните пони.

Снимите пять винтов Triangle 3 с нижней части.

После снятия винтов пони разделится на несколько частей.

Отсоедините все провода между секциями головы и ног.

Чтобы заменить переключатель питания/громкости, выкрутите два винта Phillips #0, удерживающие переключатель.

Поднимите переключатель, чтобы заменить его.

Снимите чёрную планку, выкрутив два треугольных винта, отмеченных жёлтым. Эти винты утоплены в чёрной планке, поэтому может понадобиться удлинитель для треугольной биты.

Если вы не заменяете динамик пони, пропустите следующий пункт.

Выньте динамик, убедившись, что он отключён, и замените на новый.

Снимите все пять треугольных винтов, расположенных на задней стороне ноги.

Снимите винт с крестообразным шлицем, удерживающий белый кронштейн ноги.

Белый кронштейн ДОЛЖЕН быть подключён в той же ориентации. Обязательно запомните, какая сторона сверху и снизу. Деталь визуально кажется симметричной, но это не так.

Отсоедините пластиковое крепление в верхней части ноги, сдвинув его вертикально из показанного положения.

Поднимите пластиковый корпус, расположенный в верхней части ноги (в месте соединения с корпусом).

Осторожно разъедините пластиковый корпус у основания ноги.

Снимайте медленно, к мотору прикреплены небольшие компоненты, которые могут ослабнуть или потеряться.

Пружина будет открыта, как показано. Снимите сломанную или повреждённую пружину и замените её на новую.

Пружина должна быть в «заведённом положении» при сборке (должно ощущаться некоторое сопротивление).

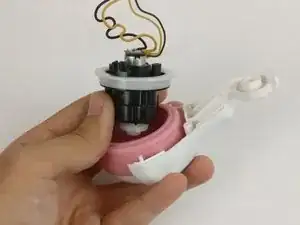

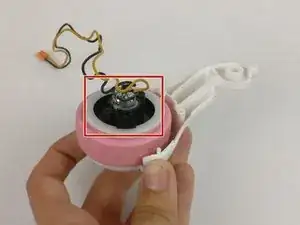

Вытяните мотор из розового колеса.

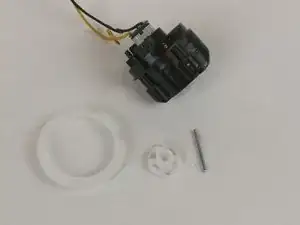

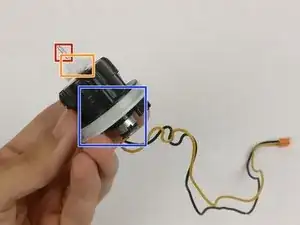

Снимите штифт (красный), пластиковую деталь, соединённую со штифтом (оранжевый), и пластиковый обод вокруг мотора (синий).

Установите новый мотор.
