Замена мотора Philips Sonicare DiamondClean
В этом руководстве показано, как заменить мотор в электрической зубной щётке Philips Sonicare DiamondClean. Если мотор перестал вращаться или издаёт чрезмерный шум при работе, возможно, щётку удастся восстановить заменой мотора. Мотор необходимо выпаять с печатной платы для его извлечения, поэтому обязательно ознакомьтесь с нашим руководством Как паять и выпаивать соединения, если вы не знакомы с лучшими практиками!
Шаг 1

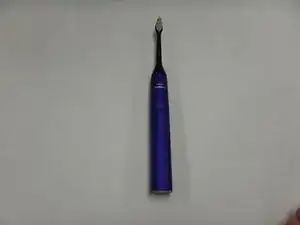

Снимите насадку с зубной щётки.
Шаг 2

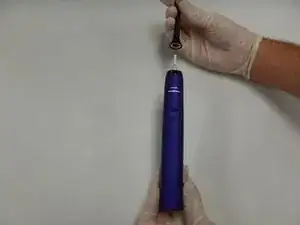

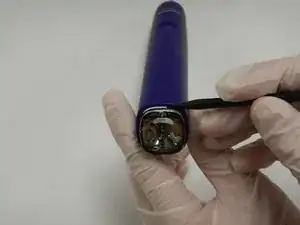

Используйте лопатку, чтобы отжать хромированную крышку от основания щётки.
Шаг 3

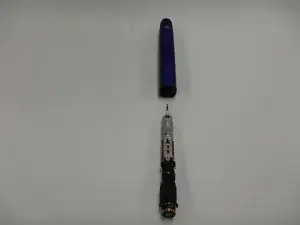

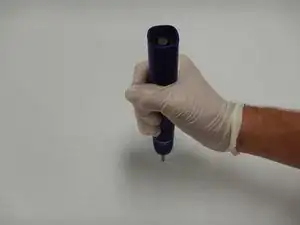

Поставьте щётку вверх тормашками на твёрдую поверхность и сильно, но аккуратно нажмите на неё, пока внутренние компоненты и корпус не разойдутся.
Обратите внимание, что внутри корпуса есть защёлки, но к ним трудно добраться, и они не требуются для разделения компонентов.
Шаг 4

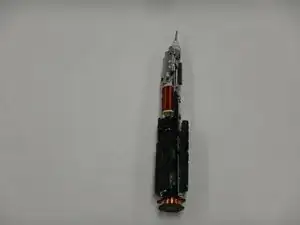

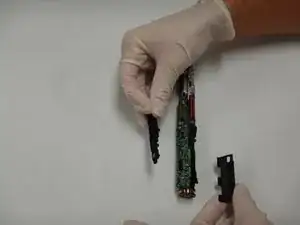

Снимите резиновые накладки с печатной платы и аккумулятора.
Шаг 5
С помощью паяльника удалите припой с контактных площадок, отмеченных цифрами 1 и 2 на плате.
Для помощи с приёмами пайки ознакомьтесь с нашим руководством Как паять и выпаивать соединения!
Шаг 6
Сдвиньте и разъедините две части внутренних компонентов друг от друга.
Шаг 7

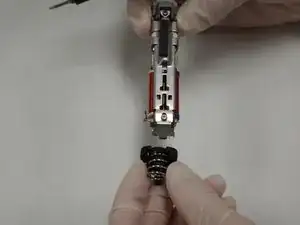

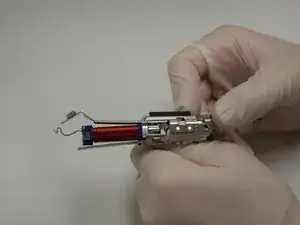

Осторожно извлеките пружину и резиновый элемент.
Шаг 8

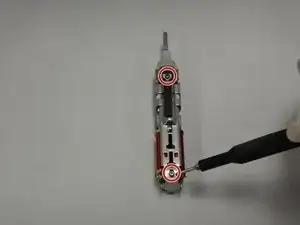

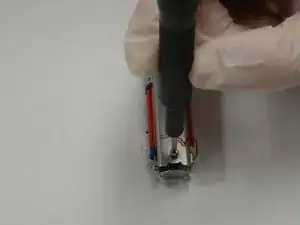

Отвинтите два винта Phillips #00 длиной 4 мм по обеим сторонам верхнего компонента.
Шаг 9

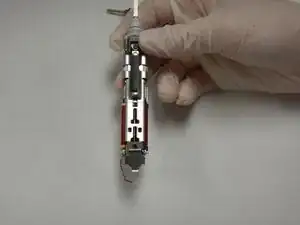

Осторожно согните и отодвиньте скобы, чтобы извлечь мотор.
Шаг 10

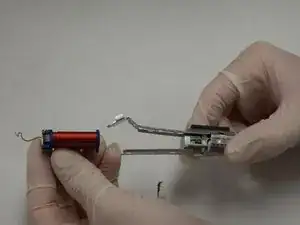

Извлеките мотор и установите новый.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
