Замена материнской платы Waterpik Cordless Advanced 2.0 WP-580
Если материнская плата перестала работать, выполните следующие шаги, чтобы получить к ней доступ и заменить её.
Для этого руководства требуется пайка. Если вы не знакомы с пайкой, ознакомьтесь с руководством Как паять и распаивать соединения и примите соответствующие меры предосторожности перед началом работы.
Шаг 1

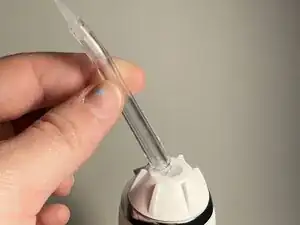

Нажмите кнопку извлечения насадки и снимите насадку.
Используйте инструмент для вскрытия, чтобы отжать ротор насадки.
Избегайте чрезмерной силы во избежание повреждения ротора насадки.
Шаг 2

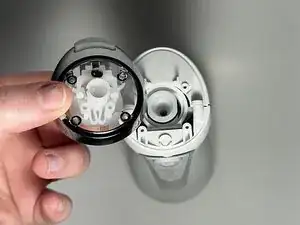

Снимите четыре винта с крестообразным шлицем под ротором насадки.
Снимите узел кнопки извлечения.
Шаг 3

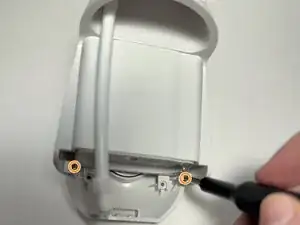

Используйте отвертку Phillips №0, чтобы удалить два винта под узлом кнопки извлечения.

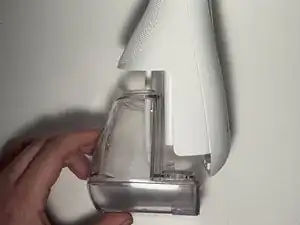

Снимите резервуар для воды.

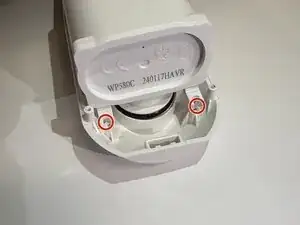

Удалите два винта Phillips №0 в нижней части устройства.
Шаг 4

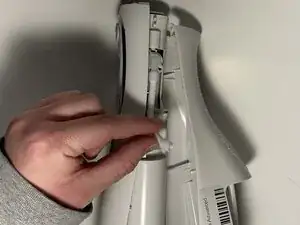

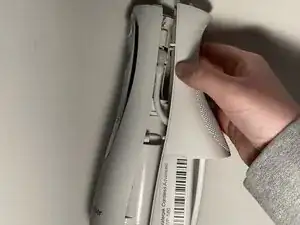

Вставьте плоский конец лопатки в зазор между передней и задней половинками корпуса и аккуратно начните поддевать, чтобы разделить две половины.

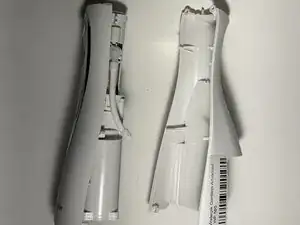

Отключите шланг от правой стороны устройства и полностью разъедините половинки корпуса.
Шаг 5

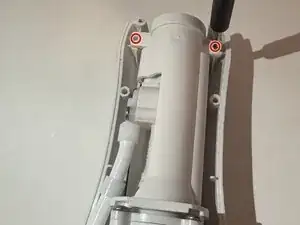

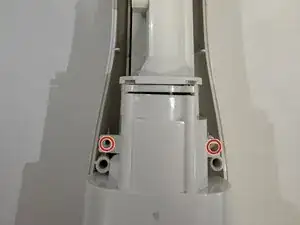

С помощью отвертки Phillips №0 удалите два винта вверху, два винта посередине и два винта внизу.

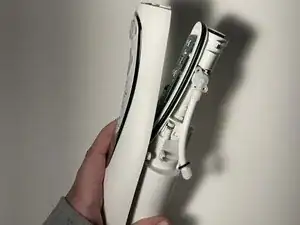

Осторожно отделите внешнюю оболочку от остальных внутренних частей — здесь есть кабели, удерживающие их вместе.
Шаг 6

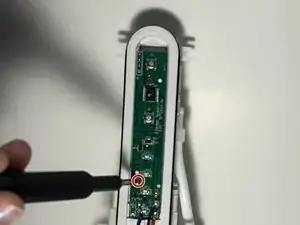

Используйте отвертку Phillips, чтобы удалить два винта, фиксирующих материнскую плату.
Шаг 7

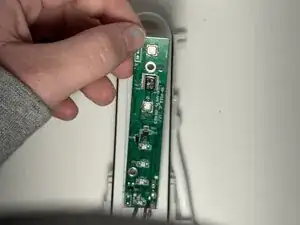

Аккуратно распаяйте чёрный, красный и синий провода от материнской платы.
Снимите материнскую плату.
Заключение
Для сборки устройства выполните вышеуказанные шаги в обратном порядке.
Передайте электронные отходы на утилизацию в предприятие, сертифицированное по стандарту R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
