Замена аккумулятора Philips Sonicare DiamondClean HX9340

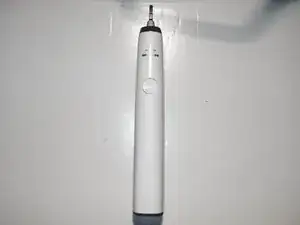

Вот ручка Philips Sonicare HX9340, которая больше не держит заряд

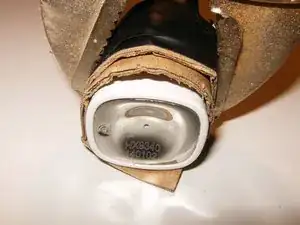

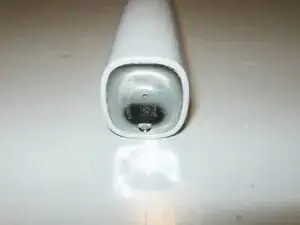

Это нижняя крышка, которую необходимо снять.

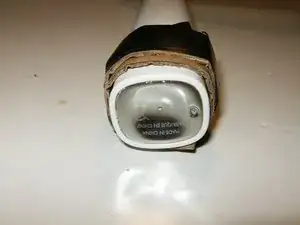

Несколько слоёв картона оборачивают вокруг ручки, чтобы защитить её от повреждений и царапин.

ПРЕЖДЕ чем использовать инструменты, возможно снять крышку и внутреннюю часть зубной щётки без инструментов. Это не повредит щётке; наоборот, возможно, предотвратит появление царапин.

Просто нажмите металлическую головку в верхней части щётки вниз на твёрдую поверхность с усилием — нижняя крышка и внутренняя часть сами выскочат.

Этот способ работает как с старыми, так и с новыми моделями Sonicare.

Если это сработало, пропустите шаги 3–6.

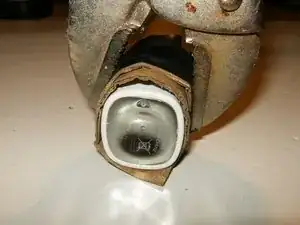

Используя пассатижи, приложите давление по окружности ручки. Лучшее место для начала — более широкая часть прямоугольного основания примерно в 1/2"–3/4" от низа.

Продолжайте прикладывать давление по всему основанию ручки, перемещаясь по сторонам прямоугольного основания.

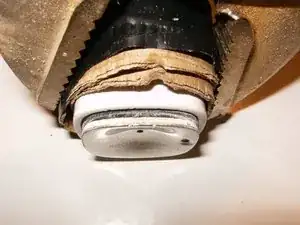

Может потребоваться несколько полных оборотов, чтобы наконец образовался зазор между основанием и корпусом.

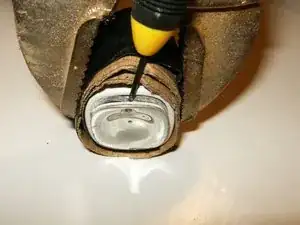

Когда появится зазор, используйте маленькую плоскую отвёртку, чтобы вставить её в зазор и расширить его.

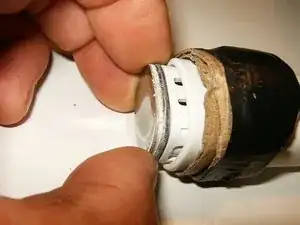

Крышка выходит из ручки. Как только уплотнение станет полностью видимым,

крышку можно снять.

Вот крышка, на которой видны защёлки, жёстко удерживающие её на месте при установке.

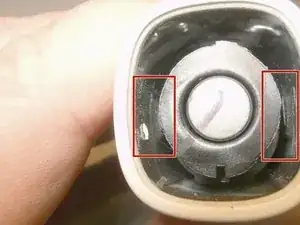

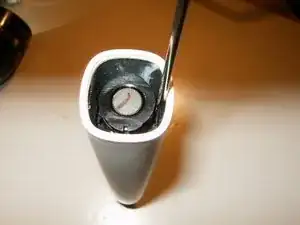

Две пластмассовые защёлки удерживают внутренние элементы во внешнем корпусе. Их трудно достать и не просто увидеть.

Использование длинной маленькой плоской отвёртки (или похожего инструмента) для поиска этих защёлок — самая сложная часть работы.

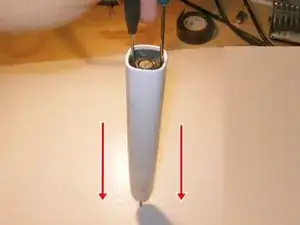

Как только защёлки будут правильно обнаружены, вставьте по инструменту с каждой стороны, чтобы ослабить и сжать основание, и приложите давление вниз на внешний корпус. Для этого верхняя часть ручки должна опираться на твёрдую поверхность. Для выполнения потребуется значительное усилие вниз.

При ослабленных защёлках и нажатой вниз ручке внутренняя часть щётки ослабнет и выскочит из корпуса.

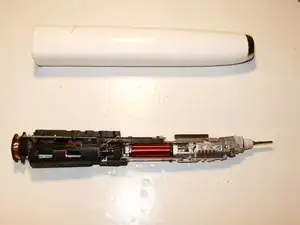

Извлеките механизмы из корпуса.

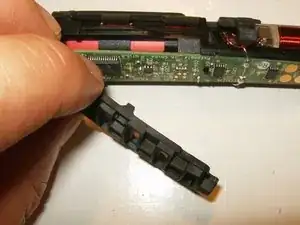

Снимите резиновые защитные накладки с стороны печатной платы

а также аккумулятор.

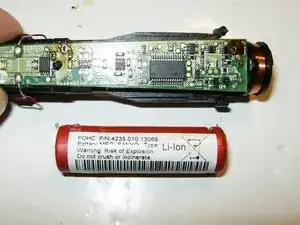

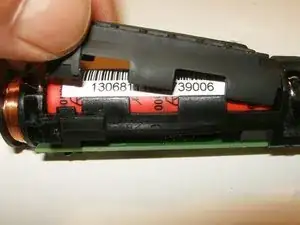

Вот аккумулятор, подлежащий замене. Номер детали Sanyo 4235 010 13068

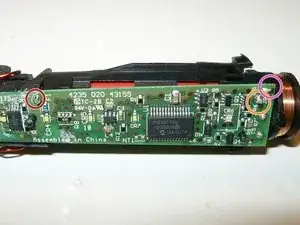

Потребуется выпаять три места.

Положительный контакт аккумулятора

Отрицательный контакт аккумулятора

и перемычка

Для перемычки требуется только удалить припой между контактами.

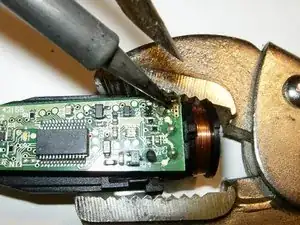

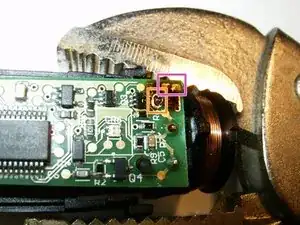

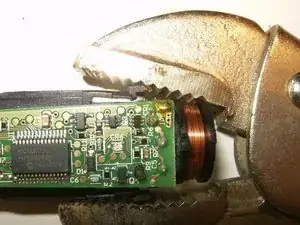

Нанесите флюс на перемычку. Пассатижи помогут зафиксировать печатную плату при пайке; можно использовать любой другой способ удержания платы.

Используя паяльник, удалите припой между контактами перемычки.

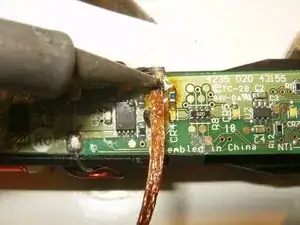

С помощью флюса и оплётки удалите припой с отрицательной клеммы аккумулятора.

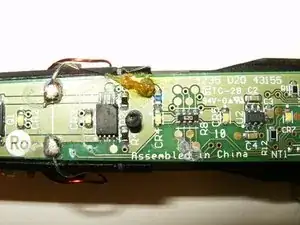

Перемычка очищена от припоя

Отрицательная клемма аккумулятора выпаяна с печатной платы

Нанесите флюс на положительный контакт аккумулятора на плате (в ходе осмотра обнаружен SMD-предохранитель F1 на этой плате)

С помощью оплётки выпаяйте положительный контакт с платы.

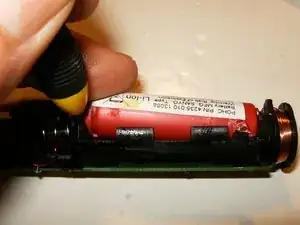

Аккуратно приложите небольшое давление инструментом, чтобы вытащить аккумулятор.

Аккумулятор должен легко извлечься. Если это не так, ещё раз проверьте контакты аккумулятора на плате, чтобы убедиться, что они нигде не соединены. Возможно, потребуется ещё раз пройтись паяльником.

Аккумулятор снят с платы, и контактные площадки на плате теперь хорошо видны

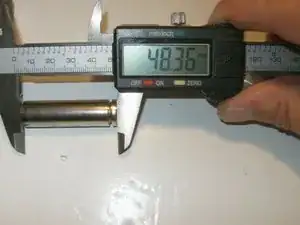

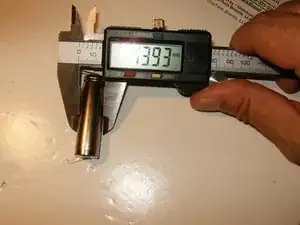

Чтобы определить тип аккумулятора, была снята красная пластиковая оболочка. Аккумулятор — литий-ионный 3.7 В, размеры примерно (округлённо) 14 мм × 49 мм. Приблизительно размером с элемент AA.

Паз на аккумуляторе всегда находится на положительном конце.
