Замена батареи Philips Sonicare DiamondClean

Снимите насадку с зубной щётки.

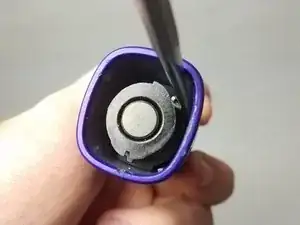

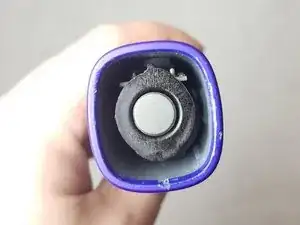

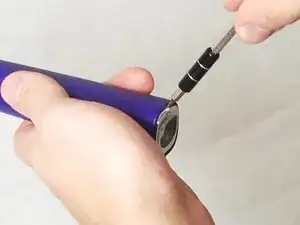

Используйте нейлоновую лопатку, чтобы поддеть хромированную крышку внизу и снять её.

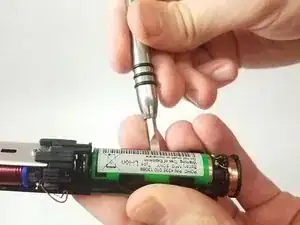

С помощью нейлоновой лопатки освободите чёрные защёлки по обеим сторонам внутренностей.

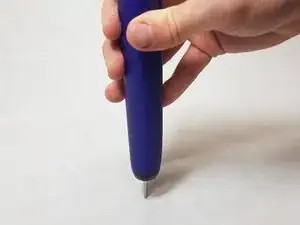

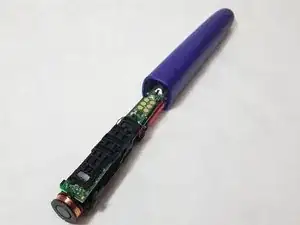

Положите металлическую головку на твёрдую поверхность так, чтобы рукоятка была перпендикулярна поверхности. Упрутe, но аккуратно нажмите вниз, пока внутренности не начнут выдвигаться.

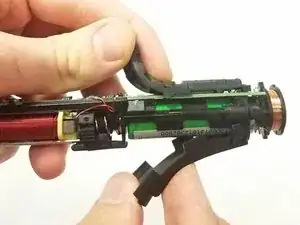

Снимите резиновые накладки с верхней части материнской платы и с тыльной стороны батареи.

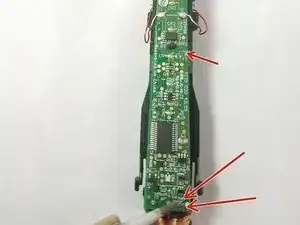

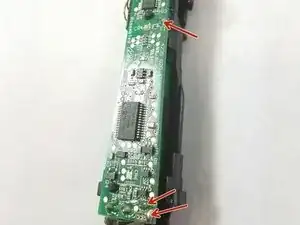

С помощью паяльника удалите припой с трёх отмеченных точек.

Контакты обозначены как «F1», «R6», «JP1»

После выпаивания батарея должна стать подвижной. Если это не так, уделите больше времени удалению припоя.

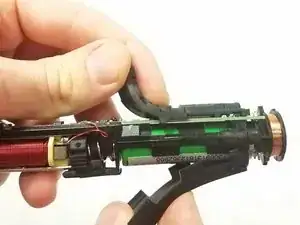

Когда батарея освободится, аккуратно покачивайте её и извлеките наружу от устройства.

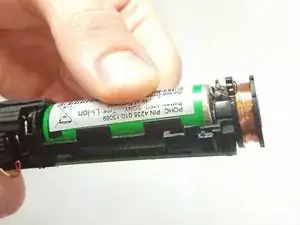

Осторожно вставьте новую батарею в то же место, где находилась старая. Аккуратно прижмите, пока она не сядет плотно в корпус щётки.

У зелёных батарей на зелёной обёртке вверху есть чёрная горизонтальная полоса. Это положительный контакт, который должен быть направлен к верхней части устройства.

Нанесите небольшое количество припоя на три указанные точки, чтобы закрепить батарею.

Контакты обозначены как «F1», «R6», «JP1»

Установите резиновые накладки на материнскую плату и батарею.

Соберите корпус щётки, выполнив шаги по снятию в обратном порядке.
