Замена печатной платы Philips Sonicare DiamondClean

Шаг 1

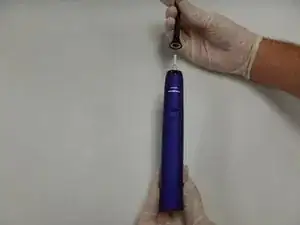

Снимите головку щетки с зубной щетки.

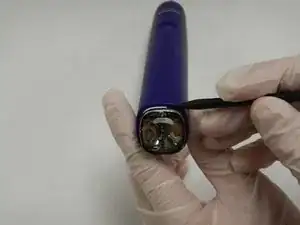

Используйте лопатку, чтобы приподнять хромированную крышку от основания зубной щетки.

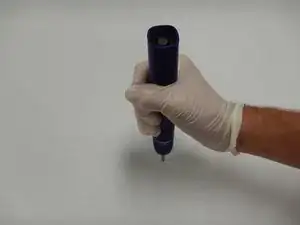

Переверните зубную щетку и нажмите на металлический наконечник, пока внутренности и корпус не отделятся.

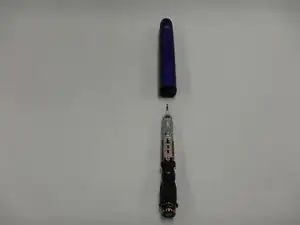

Удалите внутренности из корпуса.

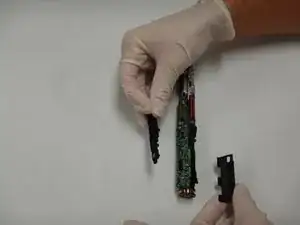

Снимите резиновые крышки с печатной платы и батареи.

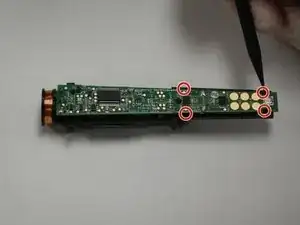

Осторожно освободите верхнюю часть печатной платы от пластиковых зажимов, удерживающих ее на месте.

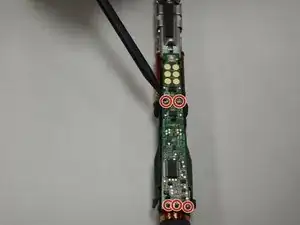

Используйте паяльник, чтобы распаять контакты, отмеченные F1, C5, R7, R6 и JP1.

Вы можете ознакомиться с нашим руководством Как паять и распаивать соединения для получения советов по лучшим практикам пайки!

Удалите печатную плату.

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
