Замена аккумулятора в Philips Sonicare 2 Series

Потяните вверх, чтобы снять насадку щетки с верхней части устройства.

Удалите винт Torx T8 длиной 12 мм из основания зубной щетки. После удаления винта подденьте основание пластиковым инструментом для вскрытия.

Снимите внутренний электронный механизм с корпуса, поддев красные защёлки, показанные на рисунке. Это отсоединит зарядный разъём.

Будьте очень осторожны, чтобы не повредить зарядный разъём на этом этапе. В противном случае его придётся припаяать обратно к устройству, как показано на втором рисунке.

Далее вы сможете извлечь внутренний электронный механизм, как показано на рисунке.

Снимите белую крышку аккумулятора, как показано на рисунке.

Снимите белую крышку печатной платы, как показано. Для этого придётся отстегнуть деталь из пазов.

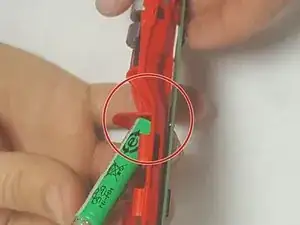

Используйте пластиковую лопатку, чтобы поддеть аккумулятор под углом и частично вынуть его из внутренней рамы.

Аккумулятор не будет полностью извлечён, так как он по-прежнему припаян к основной плате.

Не используйте металлический инструмент для поддевания на этом этапе. Вы можете проколоть аккумуляторный блок, что может привести к утечке, возгоранию или взрыву.

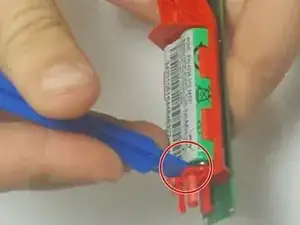

Отпаять два указанных соединения аккумулятора на основной плате.

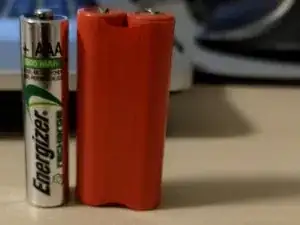

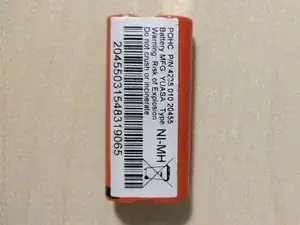

Напряжение этого аккумулятора примерно 2.8–2.9 В. Размер соответствует двум элементам AAA, соединённым последовательно. Два AAA в серии могут заменить существующий аккумулятор. Ni‑MH элементы AAA от Energizer подойдут для этой цели. Отключите существующий аккумулятор, но не снимайте металлическое соединение с цепью.
