Замена мотора Philips Sonicare 2 Series

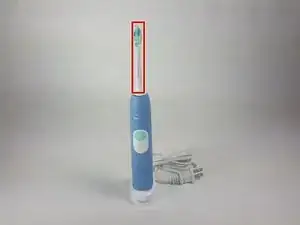

Поднимите вверх, чтобы снять головку щетки с верхней части устройства.

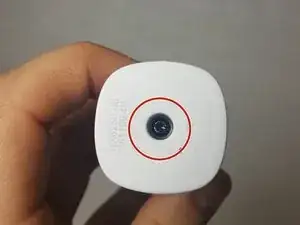

Удалите винт T8 Torx размером 12 мм с нижней части зубной щетки. После удаления винта отделите основание с помощью пластикового инструмента.

Удалите внутренний электронный механизм из корпуса, отжав красные зажимы, показанные на рисунке. Это удалит порт зарядки.

Будьте очень осторожны, чтобы не повредить порт зарядки на этом этапе. В противном случае вам придется паять эту деталь обратно к устройству, как показано на втором рисунке.

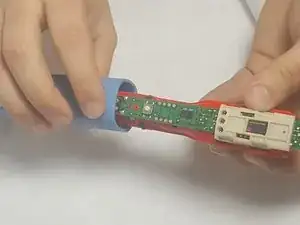

Теперь вы сможете удалить внутренний электронный механизм, как показано на рисунке.

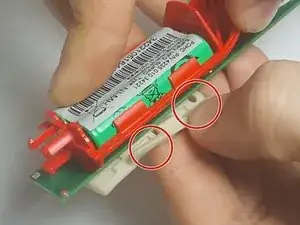

Снимите белую крышку батареи, как показано на рисунке.

Снимите белую крышку схемы, как показано. Эта крышка потребует от вас отделить деталь от пазов.

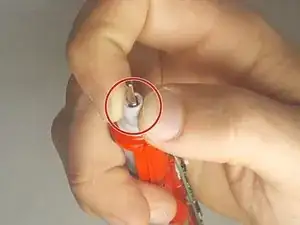

Разберите устройство. Удалите пластиковую деталь над насадкой для щетки, как показано. Объект можно удалить вручную, как показано. Инструмент не требуется.

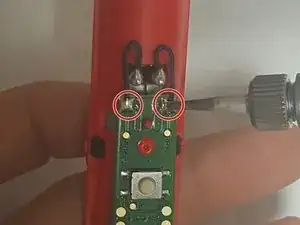

Сделайте обратную пайку мотора с платой в двух местах, показанных на рисунке.

Удалите неисправный мотор.
