Замена плат управления для зубной щётки Philips Sonicare 2 Series
Это руководство покажет вам, как заменить плату управления для зубной щётки Philips Sonicare 2 Series. Вот ссылка на руководство о том, как паять, что будет необходимо для этого руководства. Как паять и распаивать соединения
Шаг 1
Потяните вверх, чтобы снять головку щётки с верхней части устройства.
Шаг 2
Удалите винт Torx T8 размером 12 мм с нижней части зубной щётки. После удаления винта при помощи пластикового инструмента подденьте основание.
Шаг 3
Удалите внутренний электронный механизм из корпуса, поддев красные зажимы, показанные на рисунке. Это удалит зарядный порт.
Будьте очень осторожны, чтобы не повредить зарядный порт на этом этапе. В противном случае вам придётся припаять эту деталь обратно к устройству, как показано на втором рисунке.
Шаг 4
Теперь вы сможете удалить внутренний электронный механизм, как показано на рисунке.
Шаг 5
Удалите белую крышку батареи, как показано на рисунке.
Шаг 6
Удалите белую крышку платы управления, как показано. Для этого потребуется поддеть крышку с пазов.
Шаг 7

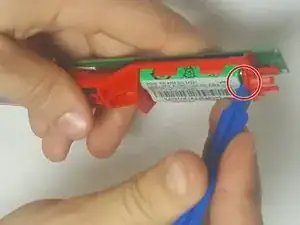

Подденьте батарею с помощью инструмента для открытия из корпуса батареи. Это разорвёт цепь и предотвратит удар электрическим током.
Шаг 9

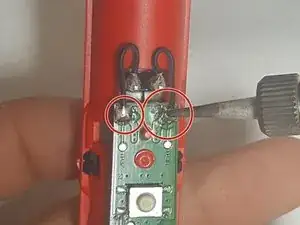

Распаять плату управления от корпуса, как показано, чтобы удалить плату.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
