Электрические зубные щетки Philips Sonicare 9350 оснащены перезаряжаемыми литий-ионными аккумуляторами. Если электрическая зубная щетка не включается, вероятнее всего, проблема в аккумуляторе. Если вам нужно заменить аккумулятор, следуйте этому руководству.

В этом руководстве требуется пайка, поэтому, если вы не знакомы с этой процедурой или хотите получить больше информации, ознакомьтесь с этой статьей на сайте.

Шаг 1

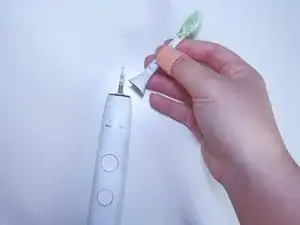

Снимите насадку зубной щетки.

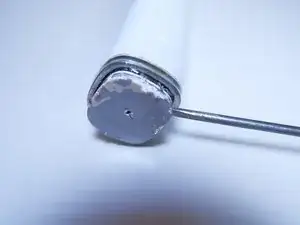

Используйте отвертку, чтобы осторожно поддеть нижнюю часть зубной щетки.

Шаг 2

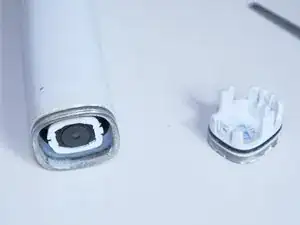

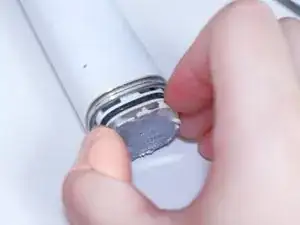

После того как нижняя часть зубной щетки будет поддета, снимите ее с основания щетки.

Шаг 3

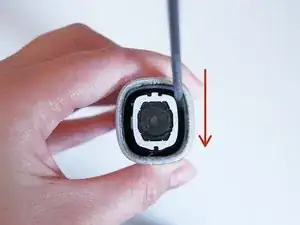

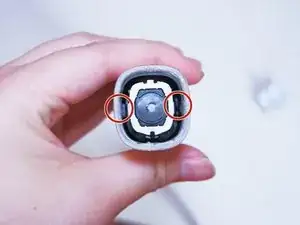

Используйте лопатку, чтобы открыть два зажима внутри ручки зубной щетки, действуя вниз.

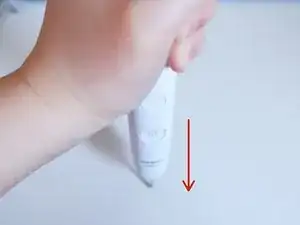

Переверните зубную щетку вверх дном и нажмите на твердую поверхность — это позволит извлечь внутреннюю часть зубной щетки.

Шаг 4

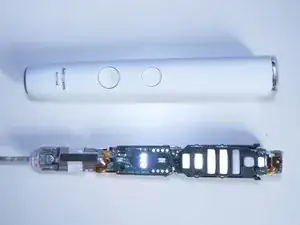

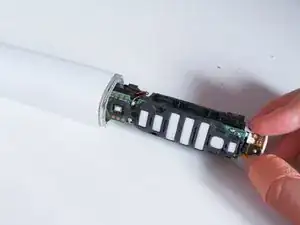

Извлеките внутренности зубной щетки.

Шаг 5

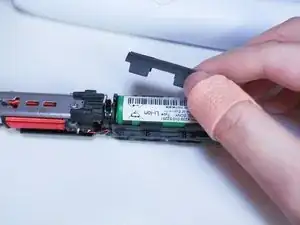

Откройте защитный кожух аккумулятора.

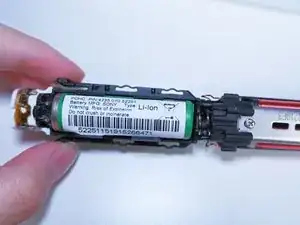

Проверьте модель аккумулятора.

В данном случае модель — литий-ионный аккумулятор Sony 680mAh.

Шаг 6

Откройте защитный кожух печатной платы.

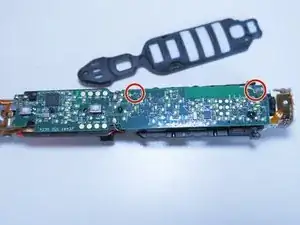

Найдите точки пайки положительного и отрицательного контактов аккумулятора и воспользуйтесь паяльником, чтобы отпаять.

После отпайки аккумулятор отпадет, как показано на рисунке.

Будьте осторожны, чтобы не задеть другие части печатной платы во время пайки.

Шаг 7

Перевод руководства с ifixit.com
