Замена аккумулятора Waterpik Cordless Advanced 2.0 WP-580
Используйте это руководство для замены аккумулятора в Waterpik Cordless Advanced 2.0 WP-580.
Для выполнения этого руководства требуется пайка. Если вы не знакомы с пайкой, ознакомьтесь с руководством Как паять и выпаивать соединения и примите соответствующие меры предосторожности перед началом работы.
Шаг 1

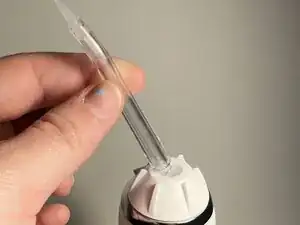

Нажмите кнопку извлечения насадки и снимите насадку.

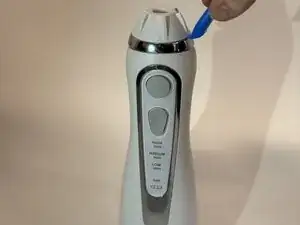

Используйте инструмент для вскрытия, чтобы отогнуть ротор насадки.
Избегайте избыточного усилия, чтобы не повредить ротор насадки.
Шаг 2

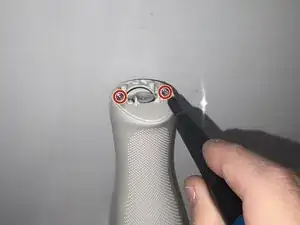

Снимите четыре винта с крестообразным шлицем под ротором насадки.

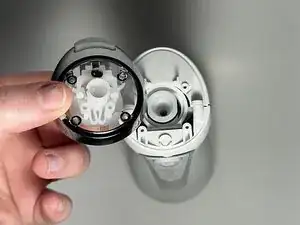

Снимите узел кнопки извлечения.
Шаг 3
Используйте отвертку Phillips #0, чтобы снять два винта под узлом кнопки извлечения.

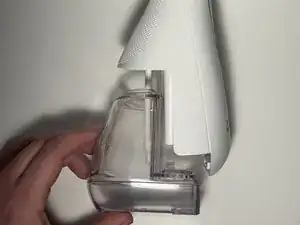

Снимите резервуар для воды.

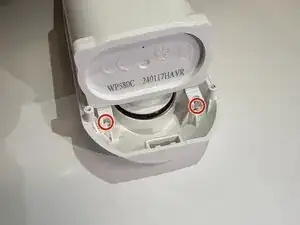

Снимите два винта Phillips #0 ближе к нижней части устройства.
Шаг 4

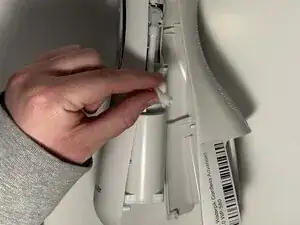

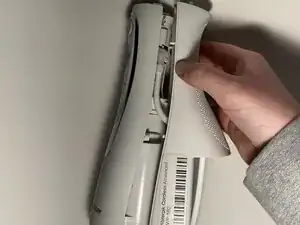

Вставьте плоский конец лопатки в шов между передней и задней частью корпуса и аккуратно начните разъединять половинки.

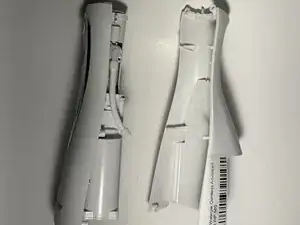

Отключите шланг от правой стороны устройства и полностью разделите две половины.
Шаг 5

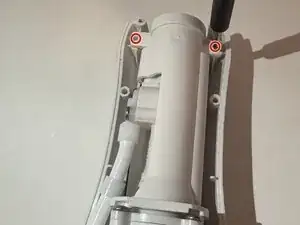

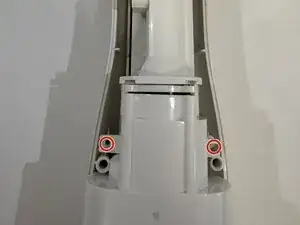

Снимите два винта вверху, два винта посередине и два винта внизу с помощью отвертки Phillips #0.

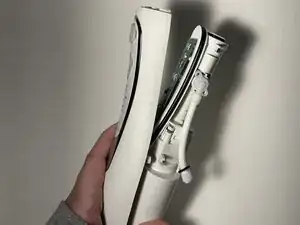

Аккуратно отделите внешнюю крышку от остальной внутренней части — здесь имеются провода, которые их соединяют.
Шаг 6

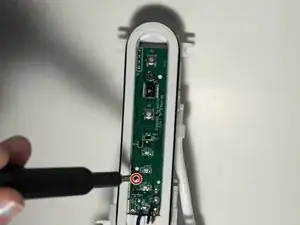

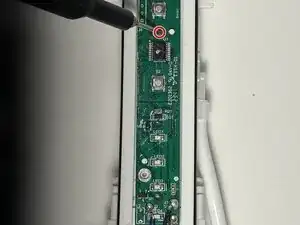

Используйте крестовую отвертку, чтобы снять два винта, фиксирующие плату.
Шаг 7
Аккуратно выпаяйте чёрный, красный и синий провода от платы.
Шаг 8

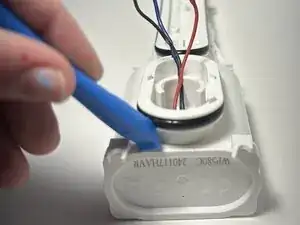

Теперь у вас есть доступ к отсеку с аккумулятором. Аккуратно снимите нижнюю крышку и замените аккумулятор.
Заключение
Для сборки устройства выполните приведённые выше шаги в обратном порядке.
Для оптимальной работы после выполнения этого руководства откалибруйте только что установленный аккумулятор.
Утилизируйте электронные отходы через переработчика, сертифицированного по R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
