Замена материнской платы Fahrenheit FHT 125PRMR

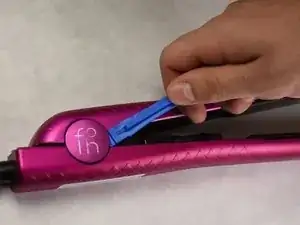

Снимите оба крышки петель с каждой стороны утюга.

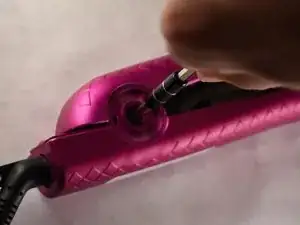

С помощью отвертки Philips #2 удалите черный винт размером 7 мм, который находился под одной из крышек петель.

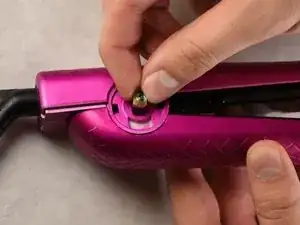

С помощью металлической лопатки протолкните через отверстие, из которого был удален винт. Это вытолкнет медный штифт с другой стороны.

Когда штифт будет удален, две стороны устройства смогут разделиться.

Не забудьте собрать пружину, которая находится рядом с петлей, когда они будут разделены.

С помощью отвертки Philips #1 удалите черный винт размером 6 мм, который находился под пружиной, а также черный винт размером 6 мм рядом с нагревательной пластиной. Удалите панель, которую удерживали эти винты.

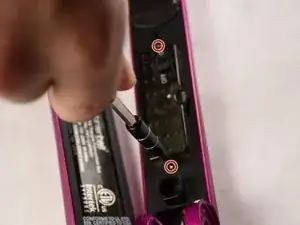

С помощью отвертки Philips #1 удалите два серебряных винта размером 4 мм по бокам крышки панели регулятора.

С помощью отвертки Philips #00 удалите серебряный винт размером 4 мм на регуляторе. Удалите регулятор рукой.

Удалите крышку, потянув вверх рукой.

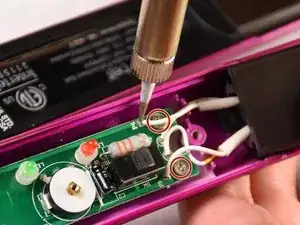

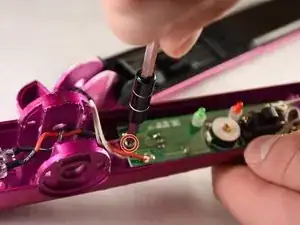

Удалите три серебряных винта размером 3 мм #1 с материнской платы.

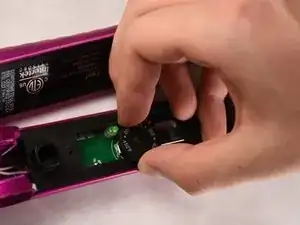

Используйте руку, чтобы вынуть материнскую плату из утюга.

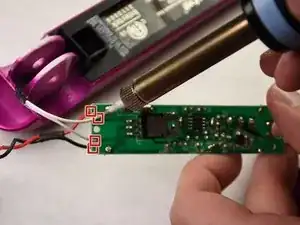

Отпаивайте два белых, один красный

Перевод руководства с ifixit.com
