Ремонт электрической зубной щетки с тремя режимами вращения без работы

Вдруг моя дешевая китайская зубная щетка перестала работать. Я использовал ее почти 6 месяцев.

Кнопка ничего не делала, но при подключении Type-C загорались огоньки, что означает, что МК в порядке.

Для разборки сначала нужно извлечь заднюю крышку. Постарайтесь не повредить уплотнительную смолу.

Затем нажмите на металлическую штангу (выход щетки) внутрь, чтобы извлечь корпус. Будьте осторожны: все покрыто маслом, чтобы избежать попадания воды внутрь.

Проверьте корпус. Он содержит двигатель, печатную плату и аккумулятор 14500 (не припаянный).

Сначала я подумал, что вода попала внутрь и вызвала поломку компонентов, но признаков воды не было, значит, это поломка компонента.

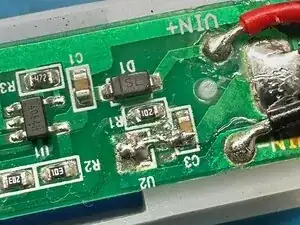

В моем случае я обнаружил, что поломка заключалась в контроллере защиты от разряда аккумулятора CM1125-DWS SOT-23-5 с интегрированным МОП-транзистором. (Я предоставлю копию datasheet в документации)

Все напряжения были в норме, но внутренний МОП-транзистор не открывался.

У меня нет этого контроллера, поэтому я заменил его на припаянный перемычкой. Обратите внимание, что после этого требования к зарядке аккумулятора могут стать более критическими (аккумулятор может быть переразряжен). Рекомендуется заменить аккумулятор на 14500 с защитой.

Будьте осторожны при сборке, резиновое уплотнение должно плотно прилегать к корпусу, иначе вся вода попадет внутрь и может повредить что-то еще.

Попробуйте покрыть детали платы силиконовым герметиком перед сборкой, чтобы увеличить срок службы.
