Замена нагревательной пластины HPK12

Снимите круглую пластиковую крышку рядом с основанием шнура, поддев ее металлической лопаткой.

Переверните устройство и снимите другую круглую пластиковую крышку рядом с основанием шнура.

Используйте отвертку Phillips #1, чтобы удалить 5,5 мм винт PH1 и шайбу под пластиковой крышкой и отложите их в сторону.

Используйте металлическую лопатку, чтобы протолкнуть центральный штифт на другую сторону.

Поднимите заднюю пластиковую крышку, чтобы открыть пружинный узел.

Будьте осторожны, чтобы не повредить шнур питания, не сгибая и не скручивая его слишком сильно во время выполнения этого шага.

Удерживайте открытый конец пружинного узла и удалите его.

Сторона с двумя концами пружины помещается в углубление утюга.

Используйте отвертку JIS #0, чтобы удалить два 3,5 мм винта “J0”, которые крепят крышку управления к базе утюга.

Поднимите вверх крышку управления, чтобы снять ее с базы утюга.

Снимите крышку с ручки и переключателя и отложите в сторону.

Используйте отвертку JIS #0, чтобы удалить два 6 мм винта “J0”, которые крепят базу утюга, и отложите их в сторону.

Поднимите заднюю пластину вверх, чтобы удалить ее с утюга.

Используйте отвертку Phillips #0, чтобы удалить два 4 мм винта “PH0”, которые крепят электронный узел к базе утюга.

Поднимите плату и электронный узел от корпуса утюга.

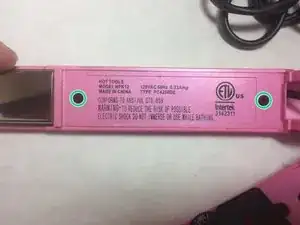

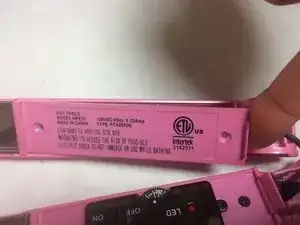

Переверните устройство, чтобы получить доступ к неуправляющему блоку и удалите два 3,5 мм винта “J0”, которые крепят крышку к базе утюга.

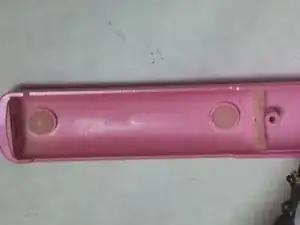

Снимите крышку с корпуса утюга.

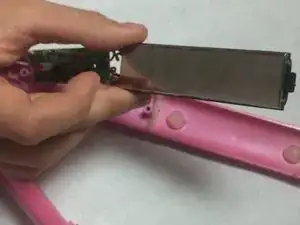

Поднимите нагревательную пластину от корпуса утюга.
