Замена нагревательных пластин Fahrenheit FHT 125PRMR
В этом руководстве показано, как шаг за шагом заменить нагревательные пластины выпрямителя для волос Fahrenheit FHT 125PRMR, которые не работают при включении. Убедитесь, что устройство (Fahrenheit FHT 125PRMR) отключено от сети при проведении работ, чтобы избежать повреждения электронных компонентов и травм.
Шаг 1

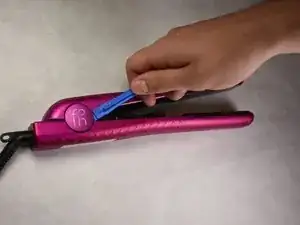

С помощью пальцев или пластиковой лопатки откройте боковые петли с обеих сторон устройства.
Шаг 2

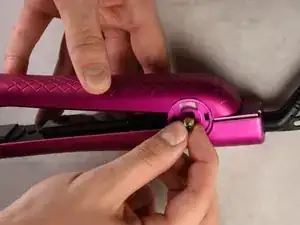

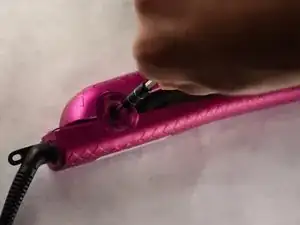

С помощью крестовой отвертки №2 выкрутите черный винт длиной 7 мм из петли устройства.
Шаг 3

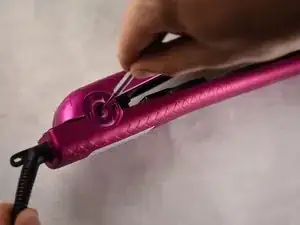

С помощью металлической лопатки протолкните её в отверстие, из которого был выкручен винт. Это действие вытолкнет медный штифт с другой стороны.
После удаления штифта две части устройства можно разделить.
Не забудьте подобрать пружину, находящуюся рядом с петлей, когда части будут разделены.
Шаг 4
С помощью крестовой отвертки (PH1) выкрутите черный винт длиной 6 мм, который находился под пружиной, а также черный винт длиной 6 мм рядом с нагревательной пластиной. Снимите панель, которую удерживали эти винты.
Шаг 5

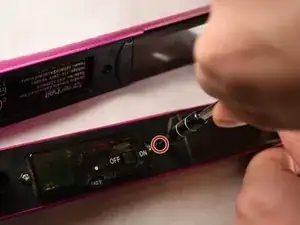

С помощью крестовой отвертки (PH1) выкрутите два серебристых винта длиной 4 мм по бокам крышки панели переключателя.
Шаг 6

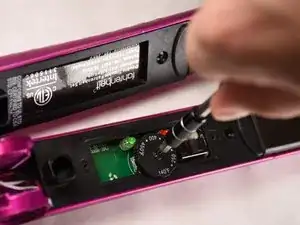

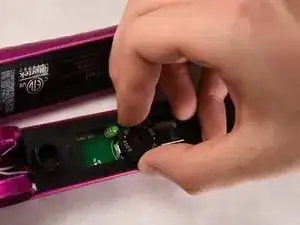

С помощью крестовой отвертки (PH00) выкрутите серебристый винт длиной 4 мм на переключателе. Снимите переключатель рукой.
Шаг 7

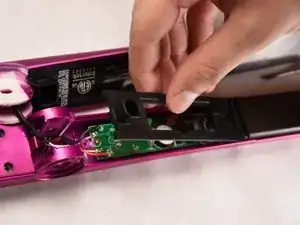

Снимите защитную панель, потянув её вверх рукой.
Шаг 8

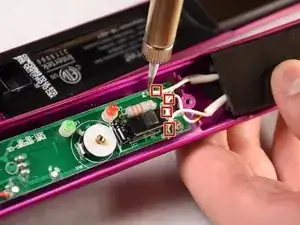

Обеприпаяйте 4 белых провода, чтобы снять нагревательную пластину со стороны материнской платы.
Шаг 9
Выкрутите 3 серебристых винта (3 мм) (PH1) с материнской платы.
Шаг 10

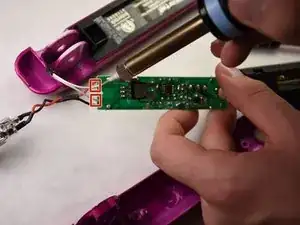

Обеприпаяйте 2 белых провода, чтобы снять нагревательную пластину со стороны утюжка без материнской платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
