Steampod 3.0
Целью этого процесса разборки было проанализировать устройство и определить потенциальные участки, которые можно отремонтировать даже начинающему, чтобы избежать выбрасывания устройства при возникновении неисправности.
Шаг 1

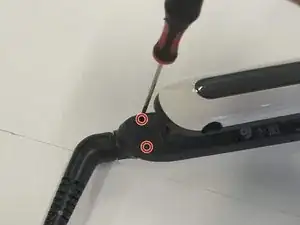

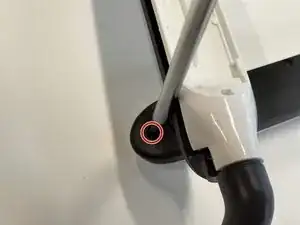

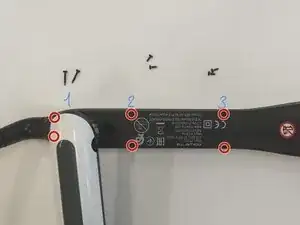

Продолжая с нижней части Steampod (там, где выходит пар), найдите первые два винта с крестообразным шлицем в задней части и двигайтесь к передней.
Имейте в виду, что головки винтов имеют разный размер, поэтому потребуется несколько отвёрток разных размеров.
№ 1: M1.7X10
№ 2 и 3: M1.7X5
№ 4: M3.0X8
№ 5: MM2.0X8
Шаг 2

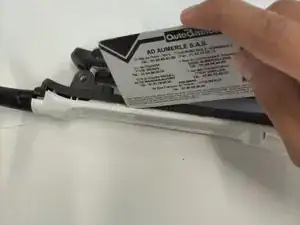

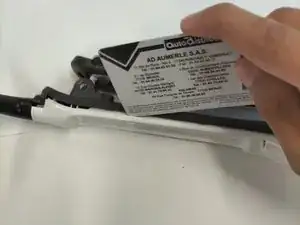

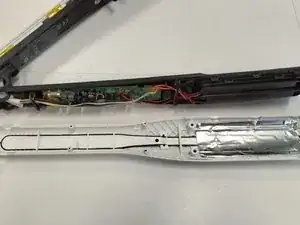

После того как все винты, скрепляющие корпуса, будут выкручены, используйте тонкий и гибкий предмет, например карту или инструмент для открытия, чтобы отделить две секции.
Разъединяйте части только после того, как полностью пройдёте вокруг картой, чтобы избежать поломок. Нагревательная пластина, скорее всего, останется с чёрным корпусом, поэтому медленно протолкните её через отверстие, так как она в основном соединена с белым корпусом вместе с проводами и насосом.

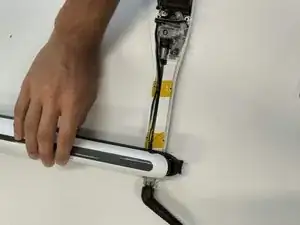

Поверните верхнюю ручку вместе с верхним чёрным корпусом, чтобы получить свободное пространство для работы при разборке нижней секции.
Шаг 3

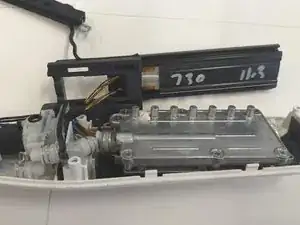

Найдите и выкрутите один серебристый винт с крестообразной шлицем (M2.4X5.5), расположенный на нагревательной пластине. Он удерживает резиновое уплотнение и основной нагревательный элемент.
Слегка снимите резиновую часть — тогда мы сможем легко разделить верхнюю чёрную часть, содержащую PTC-пластину, и нижнюю серебристую секцию, состоящую из паровой камеры и ещё одного PTC-нагревателя.
Попробуйте удалить резиновое уплотнение, которое было обёрнуто вокруг двух опор нагревателя. В нашем случае они были склеены, что делало невозможным доступ к следующей части, если бы мы не удалили это уплотнение.
Шаг 4


Поскольку мы не смогли разделить резиновое уплотнение и опору нагревателя, единственным решением было разрезать среднюю часть канцелярским ножом, которая удерживала обе опоры вместе. Это, однако, означало, что повторная сборка возможна, но резина уже не будет обладать той же упругостью.

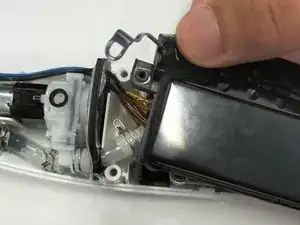

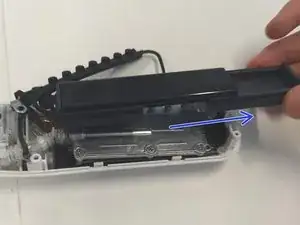

Сдвиньте одну из опор нагревателя наружу — у нас останется PTC-нагреватель и одна сторона опоры. Тем не менее дальнейшая разборка оказалась невозможной из‑за двух золотых проводов, которые препятствовали выдвижению опоры. Это указывает на то, что единственный способ полностью разобрать этот узел — пайка.
Шаг 5

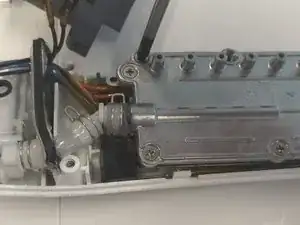

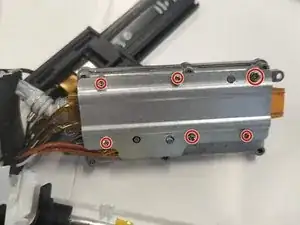

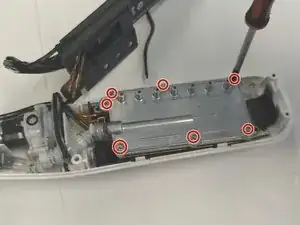

Найдите семь винтов с крестообразным шлицем, расположенных в верхней части паровой камеры, и 6 меньших винтов снизу, которые удерживают PTC-нагреватель.
В нашем случае мы не смогли продолжить, так как удалось выкрутить только первые два из семи винтов. Винты были очень туго закручены или, возможно, намеренно склеены, чтобы предотвратить вскрытие.
Это в основном было связано с отсутствием опоры и ровной поверхности, что не позволяло приложить большую силу без риска повредить корпус или другие компоненты.
Шаг 6

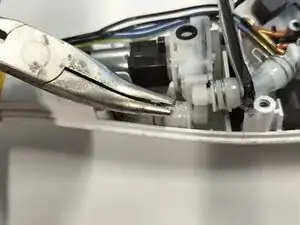

Переходя к секции трубок и насоса, используйте тонкогубцы, чтобы сжать металлические хомуты вокруг трубки и разжать их посередине. Это облегчит разборку трубок.
Найдите непрозрачный резиновый элемент, который служит соединением между резервуаром для воды и системой насоса. Сожмите боковые стороны и аккуратно выведите его из посадочного места. Теперь вы сможете извлечь всю систему, что даст больше места для работы.
Шаг 7

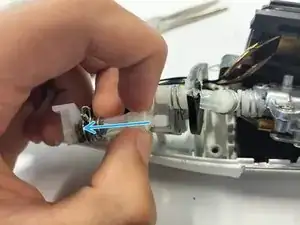

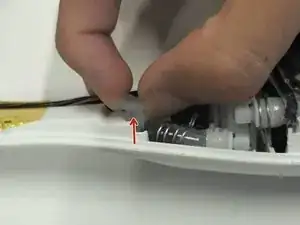

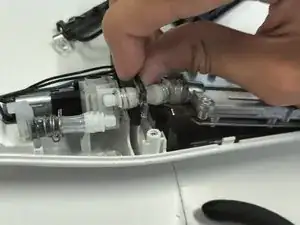

Есть белый соединитель трубки, который удерживается просто вставлением. Это значит, что, сжав боковые части и потянув, мы сможем удалить соединитель и присоединённые к нему трубки от насоса.

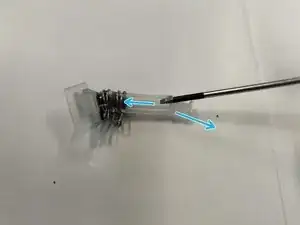

Снятие отдельных трубок относительно простое: используйте иглу или пинцет, чтобы захватить внешнюю часть трубки (существует внутренняя и внешняя секция для предотвращения утечек). Аккуратно потяните маленький белый соединитель в противоположную сторону, чтобы извлечь его и из внутренней трубки.
Шаг 8

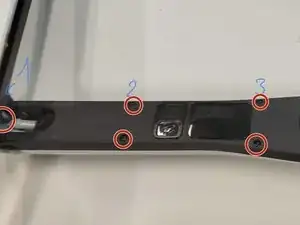

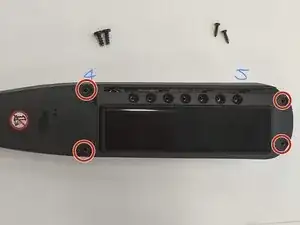

Переходя к верхней части, переверните устройство, чтобы найти винты, удерживающие чёрный и белый корпуса вместе.
Всего 9 винтов (4 пары + один большой внизу). Они все разного размера, поэтому снова понадобятся несколько отвёрток.
№ 1 и 4: M3.0X8
№ 2 и 3: M1.6X8
№ 5: M1.8X6
Шаг 9

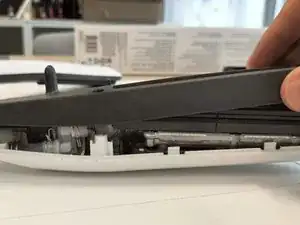

Используйте гибкий и тонкий инструмент, например карту или инструмент для открытия, чтобы отделить верхнюю и нижнюю секции.
Мы можем убрать белый корпус, так как плата и нагревательная пластина более прочно связаны с верхней чёрной частью.
Шаг 10

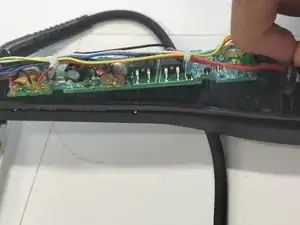

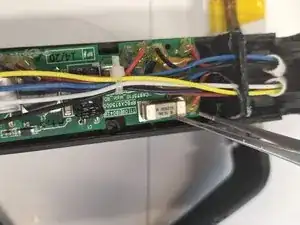

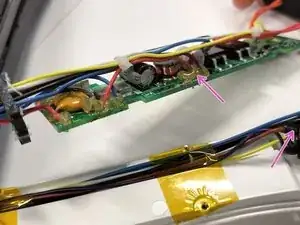

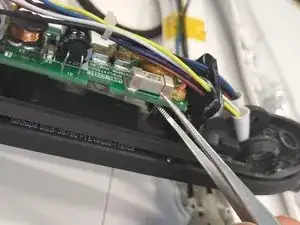

Используйте пинцет, чтобы поддеть плату снизу. Применяйте его как рычаг, чтобы выдавить плату из её посадочного места. Действуйте осторожно: плата относительно тонкая и хрупкая, что увеличивает риск её перелома.
Ещё одна мера предосторожности — при работе с металлическими инструментами с острыми краями будьте аккуратны, чтобы не поцарапать и не повредить плату и мелкие компоненты.
Когда оба края будут приподняты, просто вытяните чёрное резиновое уплотнение, расположенное между платой и нагревательной пластиной.
Шаг 11

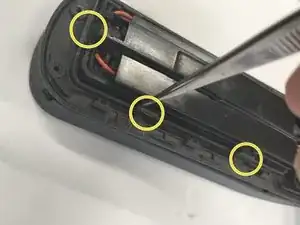

Аналогично снятию печатной платы используйте пару маленьких пинцетов, которые смогут пройти между основной нагревательной пластиной и корпусом, удерживающим её с помощью защёлок с пальцевыми соединениями.
Всего имеется 7 защёлок, удерживающих её на месте, но сначала нужно разобраться только с нижней частью (ближайшей к печатной плате) и стороной, на которой всего 2 защёлки. Их может быть трудно найти и непросто отсоединить, поэтому действуйте медленно, чтобы не повредить детали.
Теперь мы можем выбросить чёрный корпус, что оставляет нам необработанные компоненты, которые можно отремонтировать.
Однако при дальнейшей проверке нагревательной пластины нам не удалось разделить компоненты, расположенные в этом отсеке, из‑за использования резиновых уплотнений и припаяных проводов, что делает разборку практически невозможной без необратимого повреждения изделия.
Шаг 12

После полной разборки, если у вас нет подходящих инструментов, потребуется помощь профессионала. Чтобы облегчить их работу, вы должны уметь определить область или компонент, требующий ремонта, и сообщить им о способе соединения деталей.

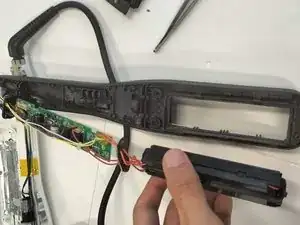

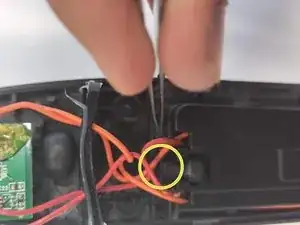

В данном случае, если нужно заменить или отремонтировать мотор (расположенный в нижней правой части на первом изображении) из‑за какой‑то неисправности, специалисту придётся удалить уплотняющий клей и припой на печатной плате, чтобы отсоединить подключённые провода.
Шаг 13

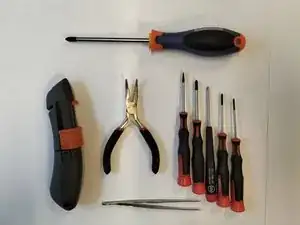

Плоская отвёртка KSTools: 3 мм
Крестообразная отвёртка KSTools: 00, 0, 1
Крестообразная отвёртка Wiha: PH0 × 50
Крестообразная отвёртка Dexter: CrV‑32
Кусачки с длинным носом
Нож-резак
Тонкий пинцет
Перевод руководства с ifixit.com
