Удаление керамической пластины Remington S5500
Для выполнения этой задачи требуются два инструмента: отвертка PH1 и лопатка.
Все винты на этом устройстве имеют размер 10 мм.
Шаг 1

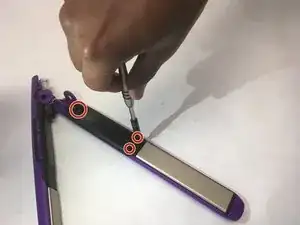

С помощью отвертки Phillips #1 отвинтите 3 винта, удерживающих черную пластиковую крышку.

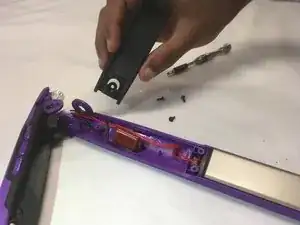

Поднимите вверх и снимите черную пластиковую крышку.

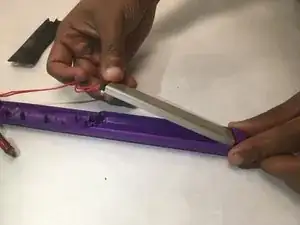

Удалите керамическую пластину, вытянув её параллельно выпрямителю, одновременно поднимая вверх.
Шаг 2

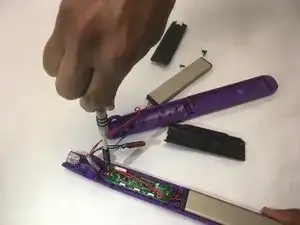

С помощью отвертки Phillips #1 отвинтите 3 винта, удерживающих черную пластиковую крышку. Винты расположены в тех же местах, что и с другой стороны.

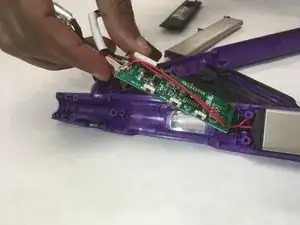

Поднимите вверх и снимите черную пластиковую крышку.

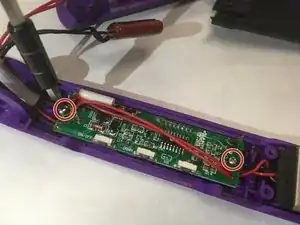

Удалите два винта с чипа с помощью отвертки Phillips #1.

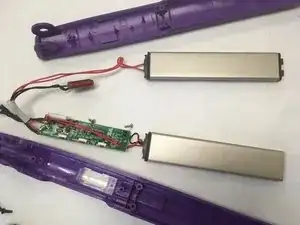

Снимите чип тем же методом, что и черную пластиковую крышку.
Шаг 3

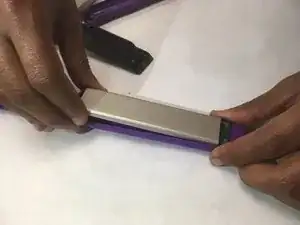

Удалите керамическую пластину, вытянув её параллельно выпрямителю, одновременно поднимая вверх.
Заключение
Чтобы собрать устройство заново, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
