Ультразвуковой ароматический диффузор

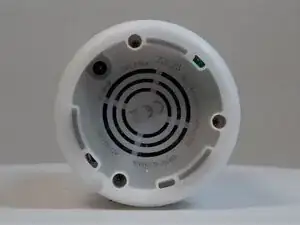

Это показ корпуса ультразвукового ароматического диффузора, внутреннего резервуара для воды и нижней структуры.

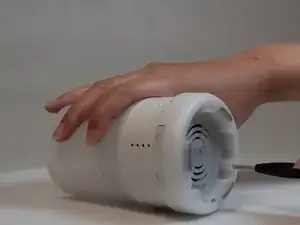

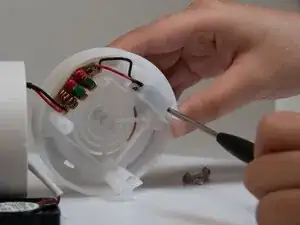

Отвинтите три винта внизу по отдельности и снимите нижнюю крышку, чтобы открыть внутреннюю структуру.

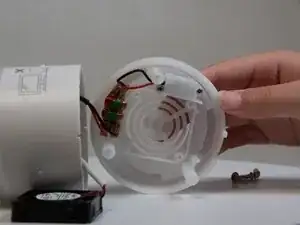

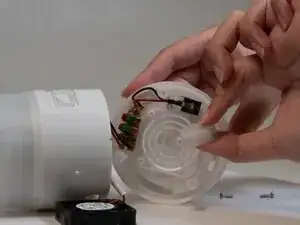

Снимите узел из двух кнопок управления, установленный на тактильных переключателях внутри.

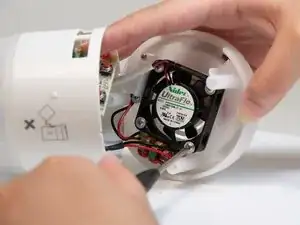

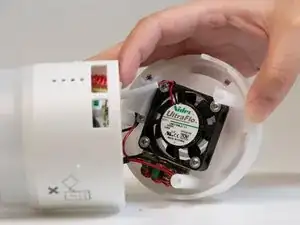

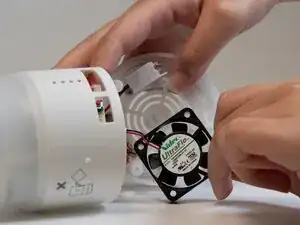

После снятия узла кнопок отвинтите четыре винта, крепящие низковольтный вентилятор постоянного тока, затем снимите вентилятор.

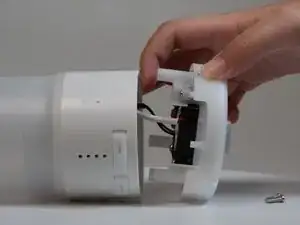

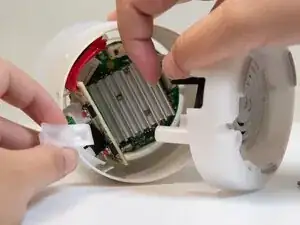

После снятия вентилятора постоянного тока отвинтите винты маленького белого корпуса рядом с ним и снимите этот белый корпус.

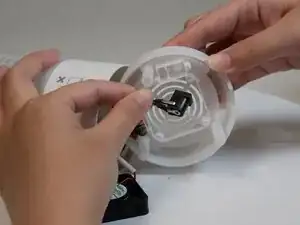

После снятия маленького белого корпуса отключите внутренний разъем питания постоянного тока.

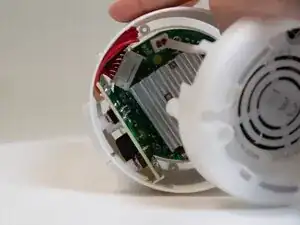

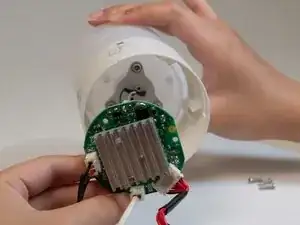

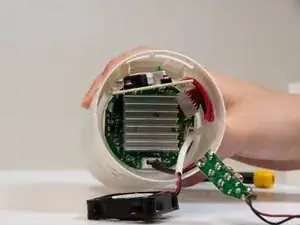

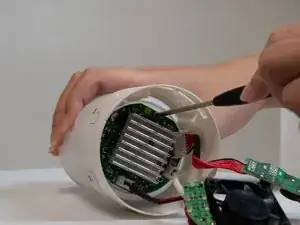

После отключения разъема питания постоянного тока отвинтите винты, фиксирующие печатную плату, и затем извлеките плату.

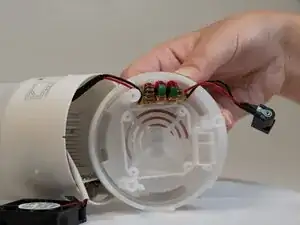

После разборки внутренней структуры основания начните разбирать внутреннюю структуру средней рамки. Отвинтите винты круговой печатной платы внутри средней рамки, затем извлеките круговую плату.

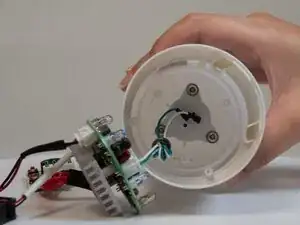

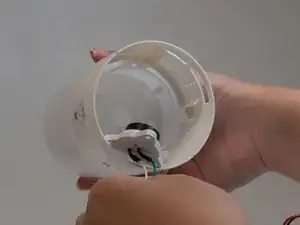

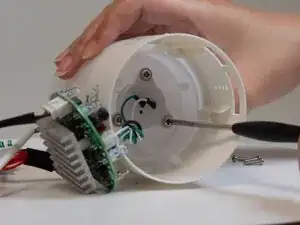

Это окончательный шаг по отделению внешнего корпуса от внутренней структуры. Снимите уплотнительную прокладку, установленную под резервуаром для воды, открутив три винта на ней. После снятия прокладки вся внутренняя конструкция полностью отделится от внешнего корпуса.
