Инструкция по замене Hot Tools HPK12

Дом

В этом руководстве по замене мы расскажем о первых шагах, необходимых для замены большинства компонентов вашего утюга Hot Tools HPK12. Убедитесь, что устройство выключено, отключено от сети и полностью остыло перед началом работы.

Шаг 1

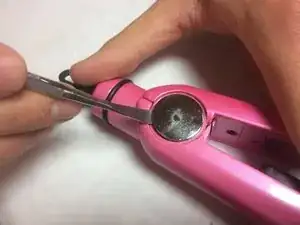

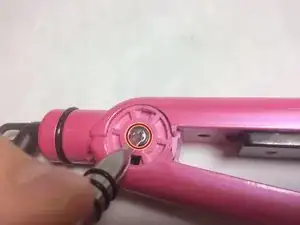

Снимите круглую пластиковую крышку рядом с основанием шнура, поддев её металлической лопаткой с одной стороны.

Переверните устройство и снимите другую круглую пластиковую крышку возле основания шнура.

Используя отвертку Phillips #1, открутите 5.5mm PH1 винт и шайбу под пластиковой крышкой и отложите их в сторону.

Шаг 2

Используйте металлическую лопатку, чтобы протолкнуть центральный контакт на другую сторону.

Шаг 3

Поднимите заднюю пластиковую крышку, чтобы получить доступ к пружинному механизму.

Будьте осторожны, чтобы не повредить шнур питания, слишком сильно его изгибая или поворачивая во время выполнения этого шага.

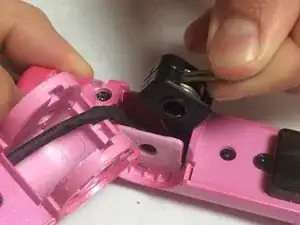

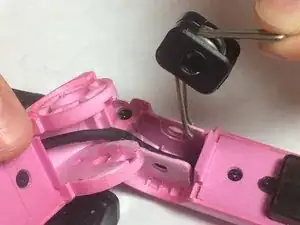

Возьмитесь за открытый конец пружинного механизма и снимите его.

Сторона с двумя концами пружины должна быть установлена в углубление утюга.

Шаг 4

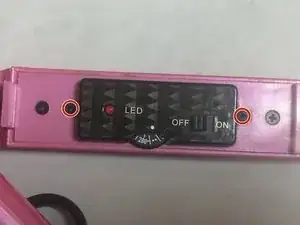

Используйте отвертку JIS #0, чтобы снять два 3.5mm “J0” винта, удерживающих крышку управляющего узла к основанию утюга.

Шаг 5

Поднимите крышку управляющего узла вверх, чтобы снять её с основания утюга.

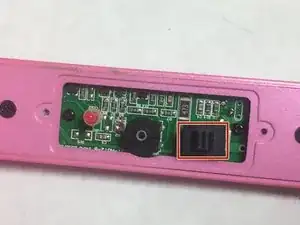

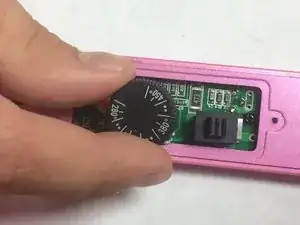

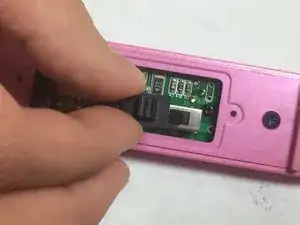

Снимите крышку ручки и переключателя и отложите в сторону.

Шаг 6

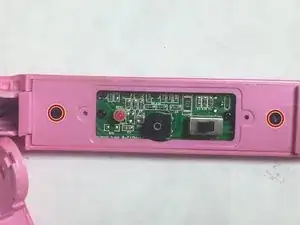

Используйте отвертку JIS #0, чтобы снять два 6mm “J0” винта, которые крепят основание утюга, и отложите их в сторону.

Поднимите заднюю панель вверх, чтобы снять её с утюга.

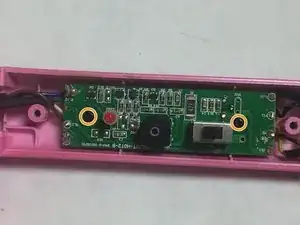

Используя отвертку Phillips #0, открутите два 4mm “PH0” винта, которые крепят плату к основанию утюга.Перевод руководства с ifixit.com
