Замена термического предохранителя Hot Tools HPK12
В этом руководстве показаны правильные шаги по замене термического предохранителя в выпрямителе Hot Tools HPK12. Перед началом внимательно ознакомьтесь с руководством по устранению неполадок iFixit, чтобы определить, какая проблема у вашего выпрямителя и требуется ли замена термического предохранителя. Как всегда, убедитесь, что выпрямитель отключен от сети и остывал не менее 45 минут перед началом работы. Ни при каких условиях выпрямитель не должен быть включён до его правильной и полной сборки.
Шаг 1
Снимите круглую пластиковую крышку рядом с основанием шнура, поддев боковой край металлической лопаткой.
Переверните устройство и снимите другую круглую пластиковую крышку рядом с основанием шнура.
Используйте отвертку Phillips #1, чтобы выкрутить винт PH1 длиной 5,5 мм и шайбу, находящиеся под пластиковой крышкой, и отложите их в сторону.
Шаг 2
Используйте металлическую лопатку, чтобы протолкнуть центральный штифт на другую сторону.
Шаг 3
Поднимите заднюю пластиковую крышку, чтобы открыть пружинный узел.
Будьте осторожны, чтобы не повредить шнур питания чрезмерным сгибанием или скручиванием во время выполнения этого шага.
Схватите выступающий конец пружинного узла и извлеките его.
Сторона с двумя концами пружины вставляется в углублённую часть выпрямителя
Шаг 4
Используйте отвертку JIS #0, чтобы выкрутить два винта 3,5 мм марки «J0», которыми крышка узла управления крепится к основанию выпрямителя.
Шаг 5
Поднимите крышку узла управления вверх, чтобы снять её с основания выпрямителя.
Снимите регулятор и крышку переключателя и отложите в сторону.
Шаг 6
Используйте отвертку JIS #0, чтобы выкрутить два винта 6 мм марки «J0», которые крепятся к основанию выпрямителя, и отложите их в сторону.
Поднимите опорную пластину вверх, чтобы снять её с выпрямителя.
Используйте отвертку Phillips #0, чтобы выкрутить два винта 4 мм марки «PH0», которыми плата цепи крепится к основанию выпрямителя.
Шаг 7
Поднимите нагревательную пластину и плату цепи от корпуса выпрямителя и переверните их.
Шаг 8

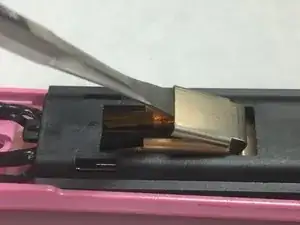

Используйте металлическую лопатку, чтобы отогнуть небольшую металлическую крышку на задней стороне нагревательной пластины, защищающую термический предохранитель.
Шаг 9

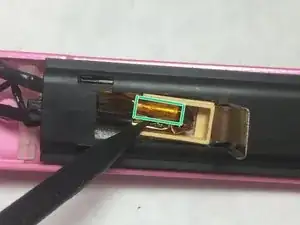

Найдите термический предохранитель, затем удалите его при помощи лопатки и режущего инструмента, перерезая провод на каждом конце.
После удаления предохранителя вставьте новый термический предохранитель HPK12 в гнездо и припаяйте провода в предусмотренные места.
Это чрезвычайно трудный и опасный шаг и должен выполняться только тем, кто уверенно владеет пайкой. При наличии навыков внимательно ознакомьтесь с руководством по пайке, чтобы обеспечить соблюдение правильных процедур и предотвратить травмы или повреждение устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
