Замена лопасти вентилятора электрического реактивного вентилятора

Это руководство покажет вам, как разобрать ваш реактивный вентилятор и заменить сломанную лопасть вентилятора.

Шаг 1

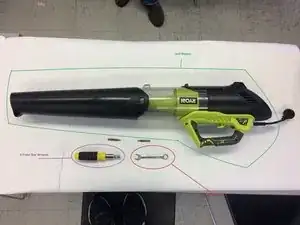

Необходимые инструменты для ремонта вашего электрического реактивного вентилятора Ryobi: ключ или головка на 12,7 мм и отвертка с 5-ю точками #16

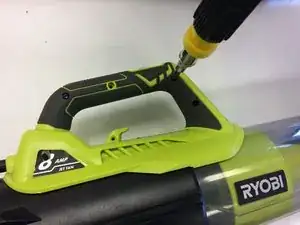

Найдите 7 винтов вдоль ручки и удалите их с помощью отвертки с 5-ю точками #16

Найдите 2 дополнительных винта на нижней части корпуса и удалите их

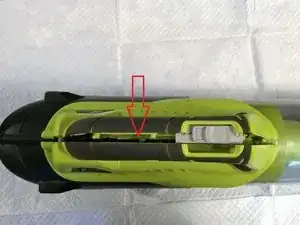

Осторожно раздвиньте ручку, стараясь не повредить проводку внутри.

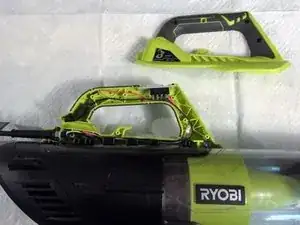

Аккуратно отделите две части ручки

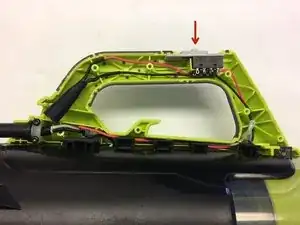

Снимите серую крышку переключателя. Обратите внимание на положение проводки на вашей модели, так как оно может отличаться.

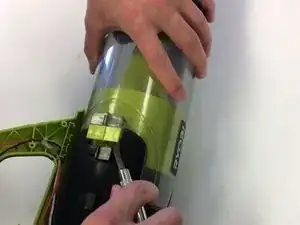

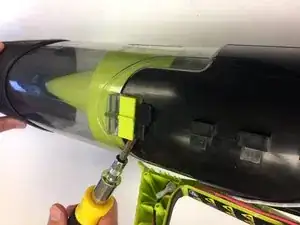

Удалите 2 винта и проставку, удерживающую штекер.

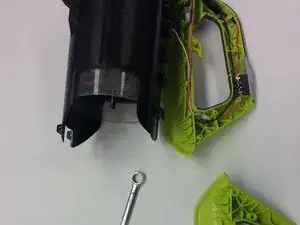

Осторожно отогните лопатку от основного корпуса. Она может быть плотно зафиксирована, но должна отделиться при небольшом усилии.

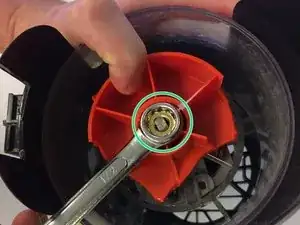

Удалите гайку с помощью ключа на 12,7 мм (или головки) по часовой стрелке, удерживая лопасть вентилятора неподвижной.

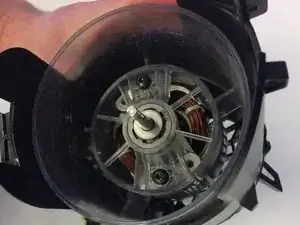

Лопасть вентилятора должна легко соскользнуть после удаления гайки. Если вы хотите заменить лопасть вентилятора, теперь вы можете установить новую.

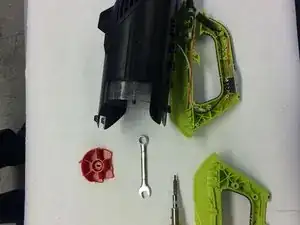

Полностью разобранный электрический реактивный вентилятор Ryobi

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.Перевод руководства с ifixit.com
