Замена фрикционных башмаков сцепления Echo Brushcutter SRM2620U 2017

Перед началом убедитесь, что двигатель выключен и остыл на ощупь.

Сожмите пластиковый корпус на конце провода свечи зажигания и резко потяните, чтобы отсоединить его.

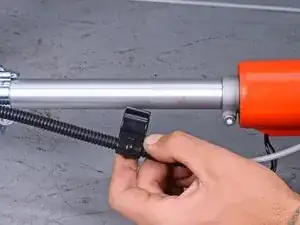

Отстегните зажим проводки дроссельного троса от главного вала.

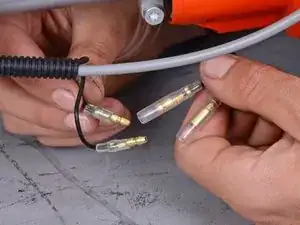

Возьмитесь за оба конца одного из штекерных разъемов управляющего троса и потяните, чтобы отсоединить его.

Повторите для отсоединения второго разъема управляющего троса.

Эти разъемы взаимозаменяемы.

В комплекте с этим устройством Echo есть многофункциональный инструмент с отверткой Torx T30, но совместима любая отвертка Torx T30.

Используйте отвертку Torx T30, чтобы удалить два винта, крепящих кожух глушителя.

Поднимите кожух глушителя и поверните его по верхнему краю, чтобы отщелкнуть от крышки двигателя.

Снимите кожух глушителя.

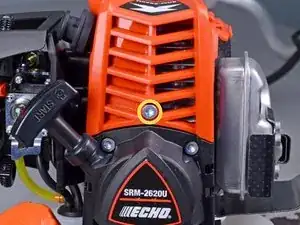

Используйте отвертку Torx T30, чтобы удалить два винта, крепящих крышку двигателя.

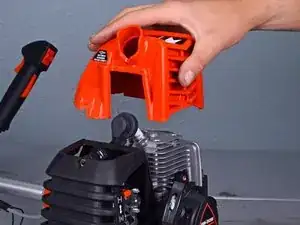

Поднимите крышку двигателя вертикально вверх, чтобы снять её.

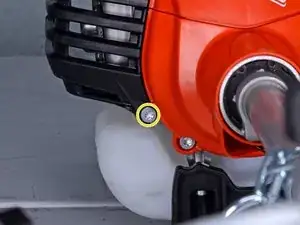

Используйте отвертку Torx T30, чтобы удалить два винта, крепящих кожух вентилятора.

Оттяните кожух вентилятора от сборки мотора.

При сборке:

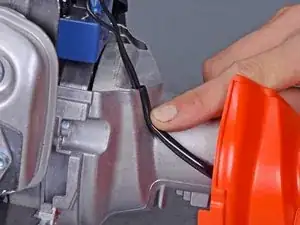

Маршрутизируйте два управляющих троса через отверстие в кожухе вентилятора.

Разместите тросы в их пазу на крышке сцепления.

Используйте отвертку Torx T30, чтобы ослабить, но не снимать воротниковый болт, фиксирующий главный вал в сборке двигателя.

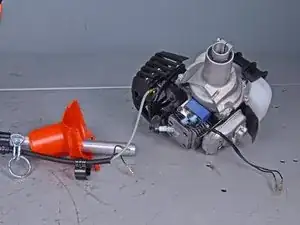

Возьмите сборку двигателя и потяните, чтобы снять её с главного вала.

После снятия сборки двигателя следите, чтобы на всё ещё подключенный дроссельный трос не приходилась нагрузка.

Используйте отвертку Torx T30, чтобы удалить два винта, крепящих крышку сцепления.

Снимите крышку сцепления.

Используйте головку 1/2 дюйма, чтобы снять два болта длиной 12 мм и четыре соответствующие шайбы, которые крепят сборку сцепления.

При обратной сборке:

Обратите внимание, что большая шайба устанавливается под сборкой сцепления, а малая шайба — над ней.

Убедитесь, что сборка сцепления установлена стрелкой вверх.

Снимите сборку сцепления.

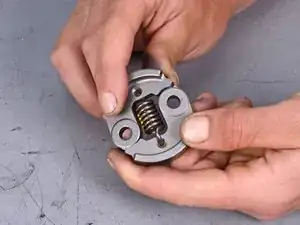

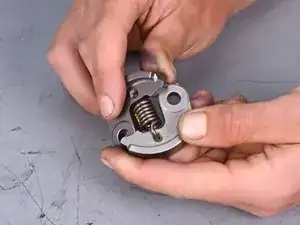

Крепко возьмите по одному фрикционному башмаку в каждую руку и скрутите их в разные стороны, чтобы ослабить напряжение пружины.

При сборке проденьте пружину сцепления на фрикционные башмаки и скрутите их вместе, чтобы снова натянуть пружину.

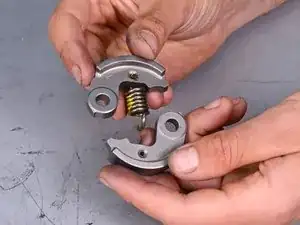

Отсоедините одну сторону петли пружины от одного из фрикционных башмаков.

Отсоедините пружину от второго фрикционного башмака.

Снимите оба фрикционных башмака.
