Замена карбюратора в культиваторе Honda Light Duty F220K1AT715492

Перед началом убедитесь, что двигатель выключен и остывший на ощупь.

Снимите разъем свечи зажигания, потянув его прямо с свечи.

Нажмите вниз на две защелки в верхней части крышки воздушного фильтра.

Удерживая защелки нажатым, опустите верхнюю часть крышки вниз.

Снимите крышку.

Выньте воздушный фильтр из корпуса и удалите его.

Используйте торцевой ключ на 8 мм, чтобы снять следующие крепежи, удерживающие корпус воздушного фильтра:

Две серебряные гайки

Один черный болт

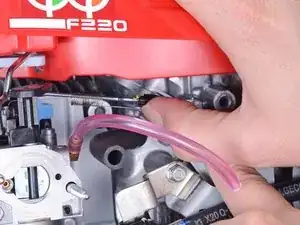

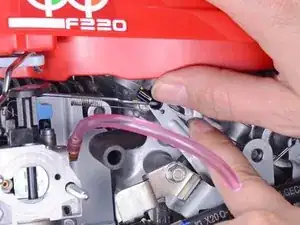

Вытяните розовую вентиляционную трубку из ее зажима на задней части корпуса воздушного фильтра.

Используйте плоскую отвертку, чтобы аккуратно поддеть черную вентиляционную трубку с ее соединителя на задней части корпуса воздушного фильтра.

Удерживая черный карбюраторный шланг на месте, поверните корпус воздушного фильтра по часовой стрелке, пока не сможете выдвинуть шланг из его паза в корпусе воздушного фильтра.

Снимите корпус воздушного фильтра.

Снимите уплотнение воздушного фильтра 17228-Z0G-000.

Это уплотнение можно заменить в составе сервисного набора карбюратора.

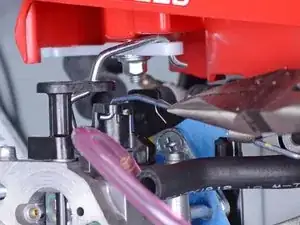

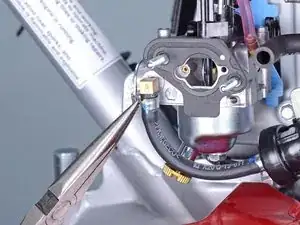

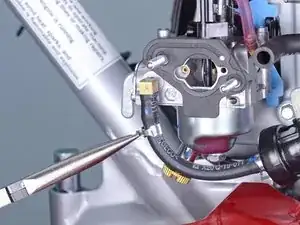

Используйте плоскогубцы, чтобы сжать язычки хомута топливного шланга карбюратора, затем сдвиньте хомут примерно на дюйм вниз по топливному шлангу.

Потяните топливный шланг прямо вниз, чтобы снять его с соединителя шланга карбюратора.

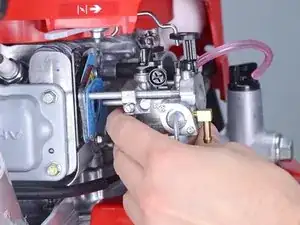

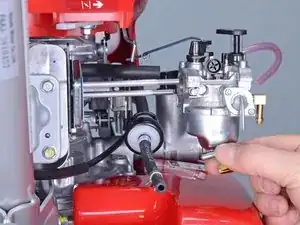

Сдвиньте карбюратор до конца его кронштейна.

Карбюратор все еще соединен с культиватором, поэтому не пытайтесь его снять. Просто сдвиньте его до упора.

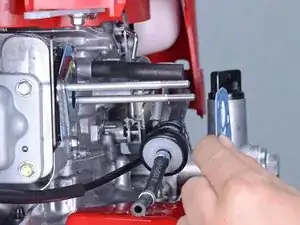

Выведите тягу подсоса из ее отверстия в регуляторе подсоса.

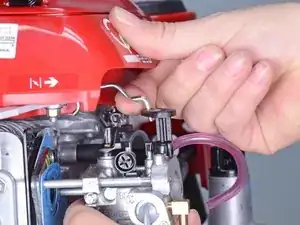

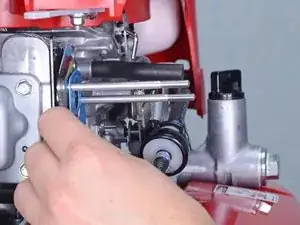

Поверните маленькую скобу, удерживающую тягу регулятора на рычаге регулятора, по часовой стрелке.

Освободив скобу, вытяните тягу регулятора из рычага регулятора.

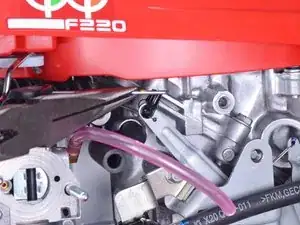

Снимите пружину регулятора с карбюратора.

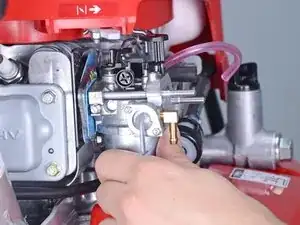

Сдвиньте карбюратор с его кронштейна и удалите его.

Снимите уплотнение карбюратора 16221-ZG0-801 с кронштейна карбюратора и удалите его.

Это уплотнение можно заменить в составе сервисного набора карбюратора.

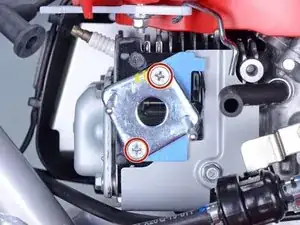

Используйте крестовую отвертку №2, чтобы снять два винта, фиксирующих кронштейн карбюратора.

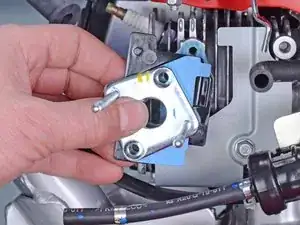

Снимите кронштейн карбюратора вместе с форсункой карбюратора и изолирующей пластиной.

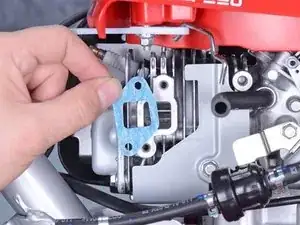

Снимите изолирующее уплотнение 16212-ZM7-000.

Это уплотнение можно заменить в составе сервисного набора карбюратора.
