Замена пружины сцепления на бензокосе Echo SRM2620U 2017 г.

Перед началом убедитесь, что двигатель заглушен и не горячий на ощупь.

Возьмите пластиковый корпус на конце провода свечи зажигания и резко потяните, чтобы отключить его.

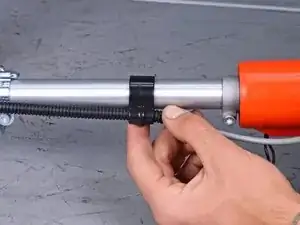

Отстегните зажим проводки дроссельного троса от главного вала.

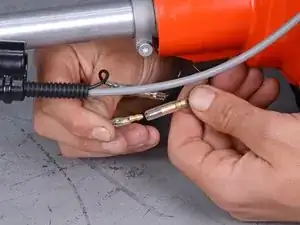

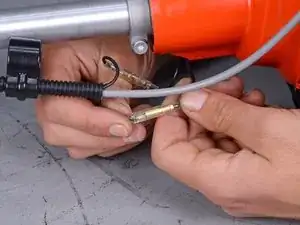

Возьмитесь за оба конца одного из соединителей тросов управления и потяните, чтобы отсоединить его.

Повторите, чтобы отсоединить второй соединитель тросов управления.

Эти соединители взаимозаменяемы.

Этот прибор Echo имеет в комплекте мультитул с отверткой Torx T30, но совместима любая отвертка T30 Torx.

Используйте отвертку Torx T30, чтобы снять два винта, удерживающих крышку глушителя.

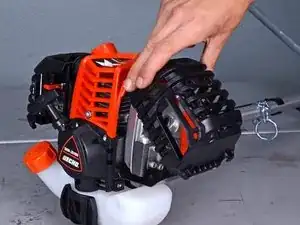

Поднимите крышку глушителя вверх и поверните её по верхнему краю, чтобы отщелкнуть от крышки двигателя.

Снимите крышку глушителя.

Используйте отвертку Torx T30, чтобы снять два винта, удерживающих крышку двигателя.

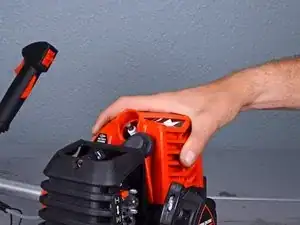

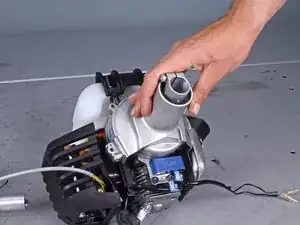

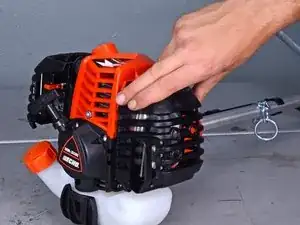

Поднимите крышку двигателя строго вертикально вверх, чтобы снять её.

Используйте отвертку Torx T30, чтобы снять два винта, удерживающих крышку вентилятора.

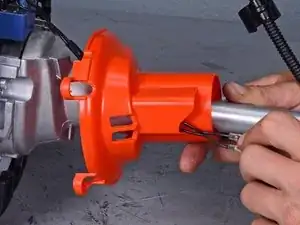

Оттяните крышку вентилятора от узла двигателя.

При сборке:

Протяните два троса управления через отверстие в крышке вентилятора.

Разместите тросы в их паз на крышке сцепления.

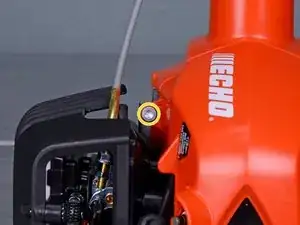

Используйте отвертку Torx T30, чтобы ослабить, но не снимать болт воротника, фиксирующий главный вал к корпусу двигателя.

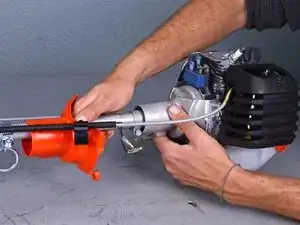

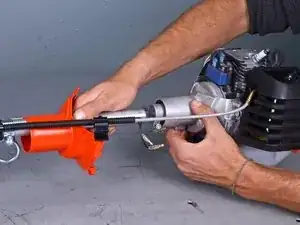

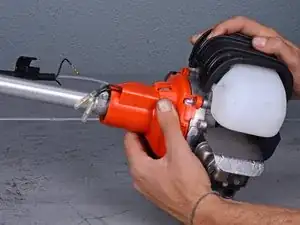

Возьмитесь за узел двигателя и потяните, чтобы снять его с главного вала.

После снятия узла двигателя следите за тем, чтобы не создавать натяжения на всё ещё подключенный трос дросселя.

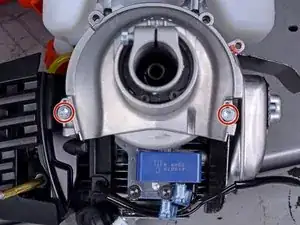

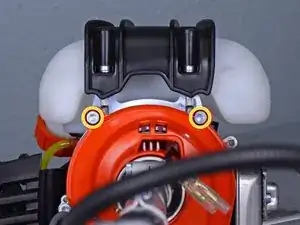

Используйте отвертку Torx T30, чтобы снять два винта, удерживающих крышку сцепления.

Снимите крышку сцепления.

Используйте головку 1/2 дюйма, чтобы снять два болта длиной 12 мм и четыре прилагающиеся шайбы, крепящие узел сцепления.

При сборке:

Обратите внимание, что большая шайба устанавливается под узлом сцепления, а маленькая шайба — сверху.

Убедитесь, что узел сцепления установлен стрелкой вверх.

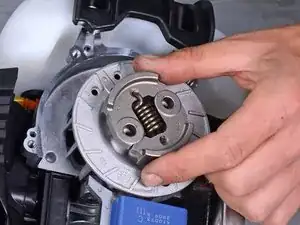

Снимите узел сцепления.

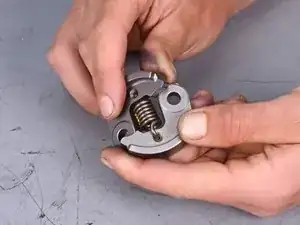

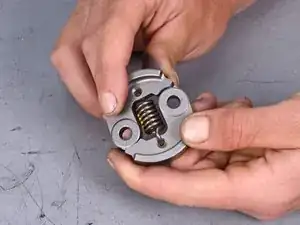

Плотно возьмите по одной лапке сцепления в каждую руку и раскрутите их в стороны, чтобы снять натяжение пружины.

При сборке проденьте пружину сцепления на лапки и скрутите их вместе, чтобы вновь создать натяжение пружины.

Отсоедините одну сторону петли пружины от одной из лапок сцепления.

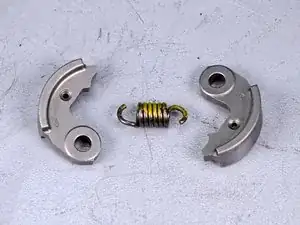

Снимите пружину с оставшейся лапки сцепления.
