Замена масляного сальника в культиваторе Honda Light Duty F220K1AT715492
Используйте это руководство для снятия или замены масляного сальника фрезы в культиваторе Honda Light Duty F220K1AT715492.
Во время работы культиватор необходимо надежно поддерживать. Используйте подставки, крупные деревянные бруски или другие прочные опоры. Перед началом покачайте культиватор вперед-назад на опорах, чтобы убедиться, что он не упадет и не опрокинется во время ремонта. Убедитесь, что при поддержке культиватора вы по-прежнему можете снять правые фрезы.
Слейте масло перед началом этой процедуры. Любое оставшееся масло выльется при снятии сальника. Будьте готовы собрать разлив.
После выполнения процедуры необходимо вновь залить моторное масло. Рекомендуемое масло — 10W-30.
Шаг 1
Перед началом убедитесь, что двигатель выключен и остыл до безопасной температуры.
Снимите колпачок высоковольтного провода, потянув его прямо с наконечника свечи зажигания.
Шаг 2
Эта процедура выполняется с правой стороны культиватора. Левая сторона имеет другой сальник, и процедура может немного отличаться.

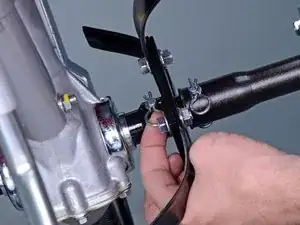

Вытащите шплинт, потянув его прямо из штифта, удерживающего правую фрезу на валу фрезы.

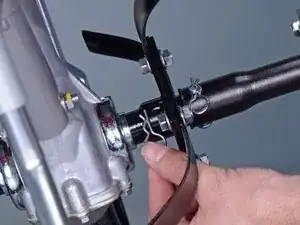

Штифт в валу фрезы может выпасть при удалении шплинта. Если штифт не выпал, выньте его сейчас.
Шаг 3

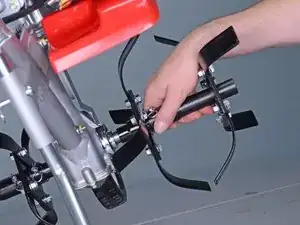

Снимите фрезы, потянув их прямо с вала фрезы.
Шаг 4

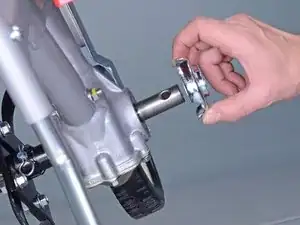

Снимите защиту от травы, потянув её прямо с вала фрезы, и удалите её.
Шаг 5

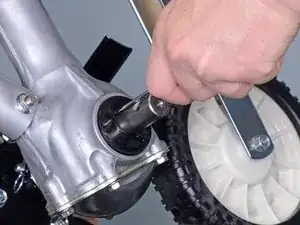

Подведите изогнутую отвертку под внутреннее кольцо сальника, чтобы поддеть сальник и вынуть его из редуктора.
Если вы ещё не слили масло, при вставке отвертки масло может начать вытекать. Подготовьте ёмкость для сбора разлива.

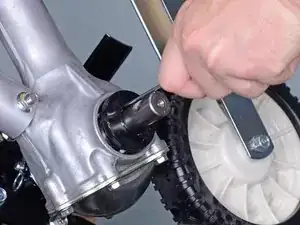

Подденьте сальник и выньте его из корпуса редуктора, стараясь не повредить алюминиевый корпус редуктора.
Для выпрессовки сальника может потребоваться значительная сила. Он жесткий и посажен очень плотно в корпус редуктора.

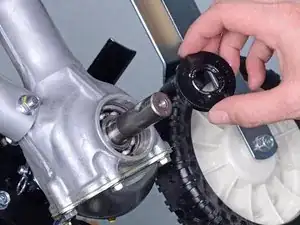

Удалите масляный сальник.
Заключение
Для сборки устройства выполните шаги в обратном порядке.
После сборки вновь залейте масло.
