Замена корпуса воздушного фильтра Honda Light Duty Tiller F220K1AT715492
Используйте это руководство для замены корпуса воздушного фильтра в Honda Light Duty Tiller F220K1AT715492.
Шаг 1
Перед началом убедитесь, что двигатель выключен и остыл.
Снимите соединитель свечи зажигания с свечи.
Шаг 2
Нажмите вниз на две защелки в верхней части крышки фильтра.
При нажатых защелках опустите верхнюю часть крышки.
Снимите крышку.
Шаг 3
Вытяните воздушный фильтр из корпуса и снимите его.
Шаг 4

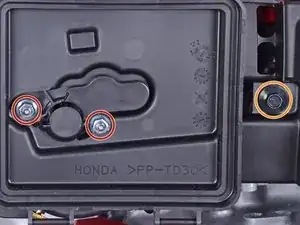

Используйте головку на 8 мм, чтобы удалить следующие крепления, удерживающие корпус воздушного фильтра:
Две серебристые гайки
Один черный болт
Шаг 5

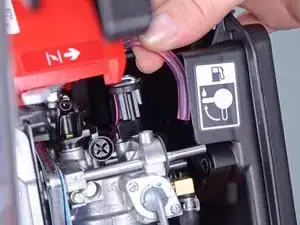

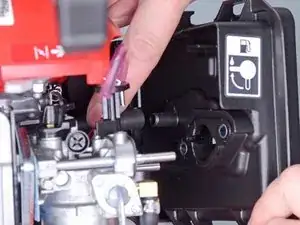

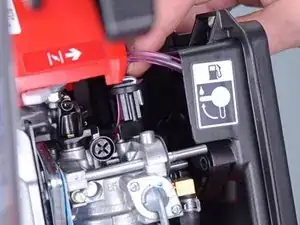

Сдвиньте розовую трубку отводчика из зажима на задней стороне корпуса воздушного фильтра.
Шаг 6

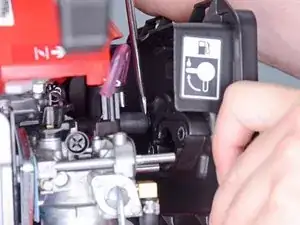

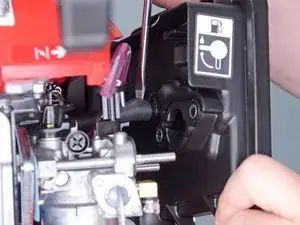

Используйте отвертку с плоским лезвием, чтобы осторожно снять черную трубку отводчика с соединителя на задней стороне корпуса воздушного фильтра.
Шаг 7

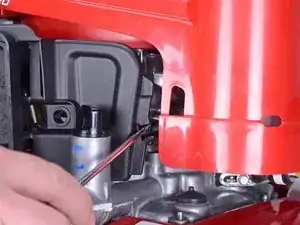

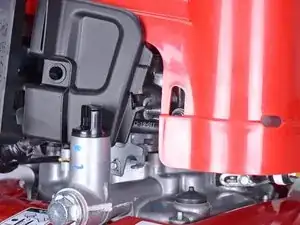

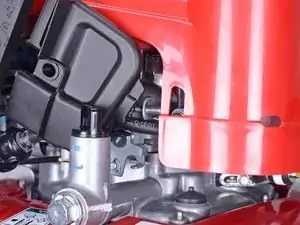

Держите черный шланг карбюратора на месте и поворачивайте корпус воздушного фильтра по часовой стрелке, пока не сможете вытащить шланг из его зажима на корпусе воздушного фильтра.
Снимите корпус воздушного фильтра.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
