Замена гибкого вала Echo Brushcutter SRM2620U 2017
В этом руководстве показано, как удалить и заменить гибкий вал в триммере Echo SRM-2620U.
Эта процедура также может быть использована для доступа к существующему гибкому валу и его повторной смазки. Устройство требует 15 мл литиевой смазки.
Шаг 1
Перед началом убедитесь, что двигатель выключен и остыл.
Удерживайте пластиковый корпус на конце провода свечи зажигания и потяните, чтобы отсоединить его.
Шаг 2
Это устройство Echo включает в себя мультиметр с отверткой Torx T30, но любая отвертка Torx T30 подойдёт.

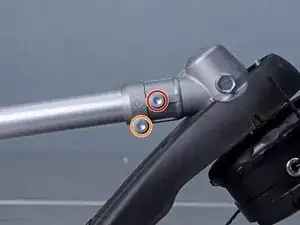

Используйте отвертку Torx T30, чтобы удалить направляющий винт из корпуса редуктора.
Используйте отвертку Torx T30, чтобы ослабить, но не удалить винт зажима, фиксирующий главный вал к корпусу редуктора.
Шаг 3

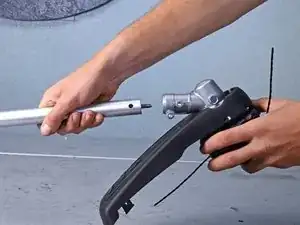

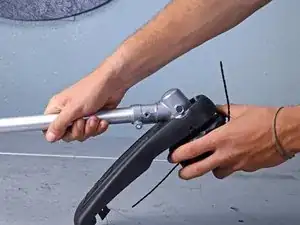

Удерживайте сборку режущей головки и потяните, чтобы удалить её из сборки вала.
Шаг 4
Наденьте перчатки при обращении с гибким валом и его смазке.

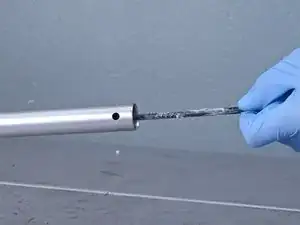

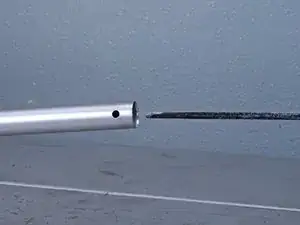

Удерживайте гибкий вал и потяните, чтобы удалить его из корпуса вала.

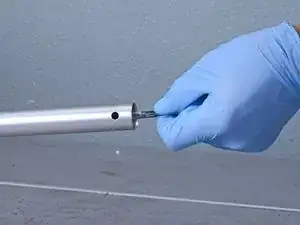

При сборке снова вставьте гибкий вал в корпус вала. Поверните гибкий вал, пока квадратная головка не встанет на место в соединении сцепления.
Шаг 5
Если вы повторно смазываете существующий гибкий вал, протрите его чистой тряпкой или полотенцем перед повторным нанесением смазки.
При сборке покройте гибкий вал тонким слоем 15 мл литиевой смазки.
Убедитесь, что на гибком вале нет грязи или мусора.
Заключение
Чтобы собрать устройство снова, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
