Разборку монитора качества воздуха Qingping Lite CGDN1

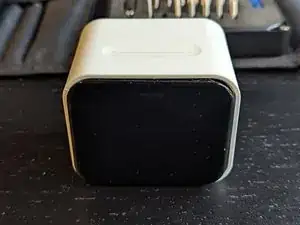

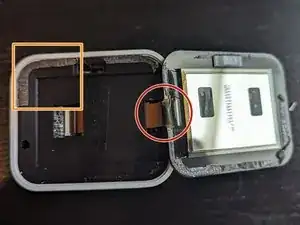

При снятии экрана с помощью присоски и лопатки будьте очень осторожны с правой стороны экрана и не повредите соединение, как сделал я (см. красный круг).

Осторожно снимите экран к передней части. Экран приклеен к поверхности некоторой лентой (см. оранжевый маркер).

Возможно, стоит использовать немного тепла, чтобы размягчить клей.

Я использовал комбинацию присоски и лопатки.

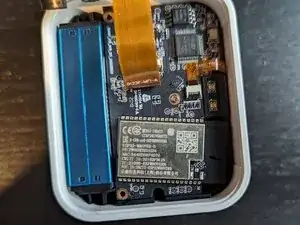

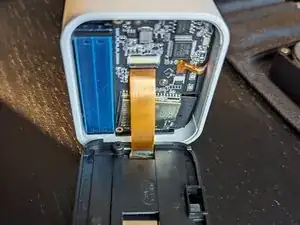

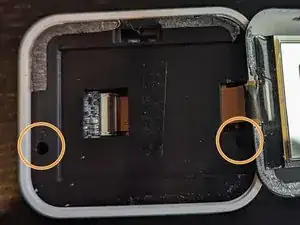

Два винта Philips держат заднюю панель экрана.

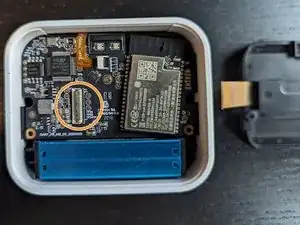

Поднимите маленькую черную планку, чтобы отключить плоский кабель экрана. Оранжевый круг.

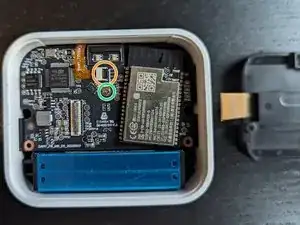

Отключите плоский кабель сенсора, подняв маленькую черную планку, смотрите оранжевый круг.

Один винт держит печатную плату, зеленый круг.

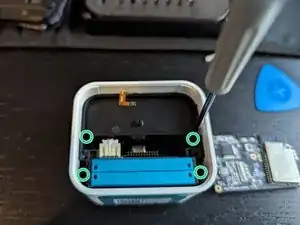

Четыре винта Philips удерживают заднюю крышку на месте.

Вам потребуется очень длинная/узкая насадка, чтобы добраться до этих винтов!

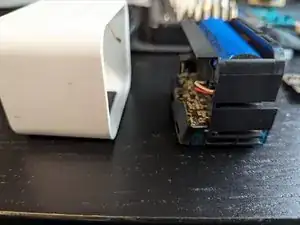

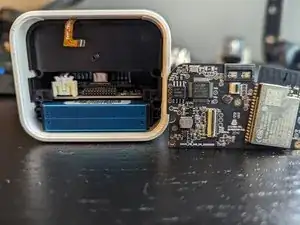

Вы можете сдвинуть все внутренние части вперед.

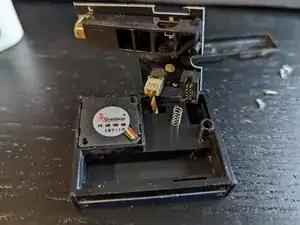

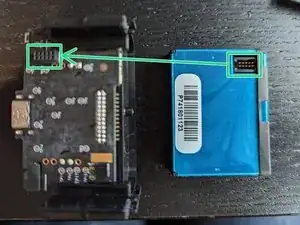

Датчик удерживается 10-контактным соединителем.

Не позволяйте пружинам выскакивать.

Несколько согнув крышку, вы можете поднять ее с корпуса датчика.

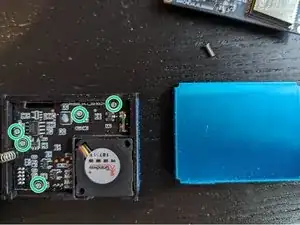

Пять маленьких винтов Philips удерживают печатную плату датчика на месте. Чтобы получить доступ к соединителю вентилятора, вам нужно снять печатную

Перевод руководства с ifixit.com
