Замена цепной звездочки Iron Horse Warrior 2006 года
Эта замена включает в себя демонтаж шатунов для доступа к цепной звездочке, которую вы хотите заменить.
Шаг 1

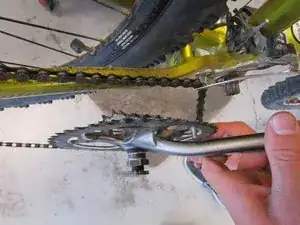

Снимите крышку, закрывающую шатун, с помощью шестигранного ключа на 6 мм.
Шаг 2

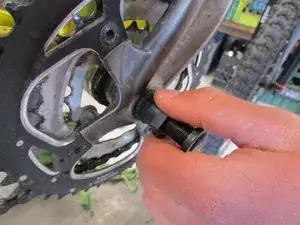

Закрутите большие резьбовые части съемника шатуна в отверстие, из которого вы сняли крышку.

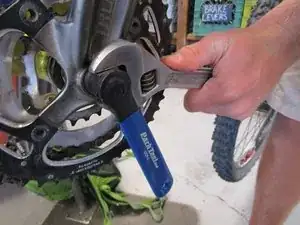

Немного подтяните его с помощью ключа накидного.
Шаг 3

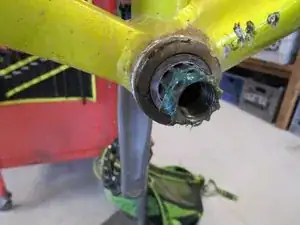

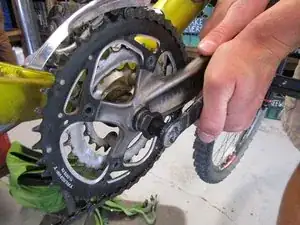

Затяните ручку съемника шатуна, пока шатун и звездочки не слезут с оси.
Съемник шатуна работает, зажимаясь в резьбе на шатуне и нажимая на ось Isis, чтобы снять шатун и звездочки. Убедитесь, что вы используете правильный размер съемника шатуна, иначе этот шаг не сработает.
Во время сборки добавьте немного смазки на ось, чтобы облегчить снятие шатуна в будущем.
Шаг 4

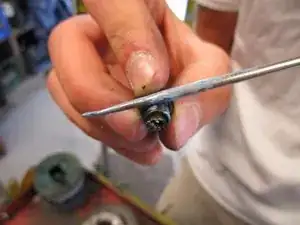

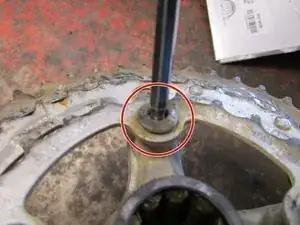

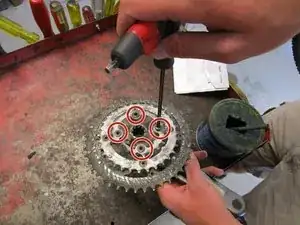

Снимите четыре шестигранных болта на 6 мм с маленькой цепной звездочки с помощью шестигранной отвертки на 6 мм. Это позволит вам снять звездочку.
При повторной установке нанесите соединительный состав Loctite на резьбу, чтобы предотвратить ее ослабление во время езды. Также убедитесь, что надпись на новой цепной звездочке обращена к раме велосипеда.
Эта цепная звездочка имеет диаметр болтового круга 64 мм (BCD 64) и 22 зуба; тем не менее, вы можете заменить ее на любую звездочку с BCD 64.
Заключение
Для повторной сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
