Замена зарядного порта Infant Optics DXR-8

С помощью пластикового инструмента для вскрытия удалите защитную пленку с передней панели монитора.

Отверткой Phillips #00 выкрутите шесть винтов длиной 4 мм.

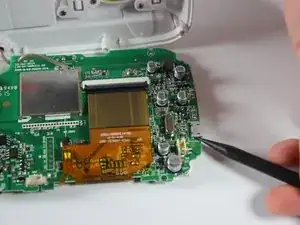

Снимите экран, чтобы получить доступ к печатной плате.

Переверните устройство, чтобы получить доступ к задней плате.

Отключите динамик от монитора, отсоединив провод для удобства доступа.

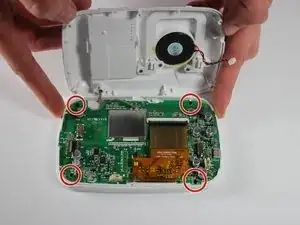

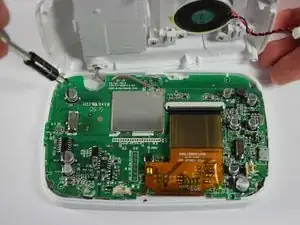

Отверткой Phillips #00 выкрутите четыре винта длиной 3 мм, крепящие материнскую плату к корпусу.

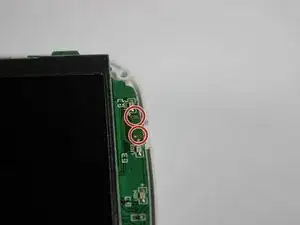

Переверните устройство и выпаяйте неисправный зарядный порт с помощью паяльника.

Ознакомьтесь с нашим руководством Как паять и выпаивать соединения для лучших советов по пайке.

Удалите старый зарядный порт и припаяйте новый на место.

После удаления старого порта обязательно удалите ВСЕ излишки припоя из сквозных отверстий.

Добавьте немного припоя на каждую из 5 контактных площадок поверхностного монтажа на плате перед установкой нового порта. Пространство между экраном и портом довольно ограничено, поэтому правильно расположить паяльник и припой без образования комков или мостиков бывает сложно.

Установите новый порт и убедитесь, что крупные контактные штыри входят в сквозные отверстия (они не войдут полностью).

Припаяйте одно из сквозных отверстий в начале (если вы испортите контактные площадки поверхностного монтажа, снимать порт будет проще, если расплавить только одно структурное крепление).

Припаяйте 5 контактных площадок поверхностного монтажа. Если порт не сел полностью на плату, можно прижать каждый штырь паяльником к площадке и в припой. (предварительное нанесение припоя на эти площадки облегчает этот процесс)

Завершите пайку штырей сквозных отверстий.

Переверните блок, чтобы убедиться в правильной посадке.
