Установка комплектов повышенной производительности N-Strike Recon CS-6 Stage 1 и Stage 2

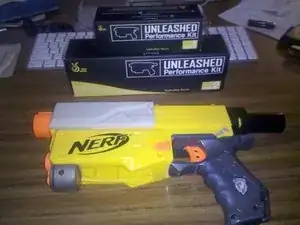

Nerf N-Strike Recon — отличный бластер сам по себе, но мы можем значительно улучшить его характеристики с помощью модификаций.

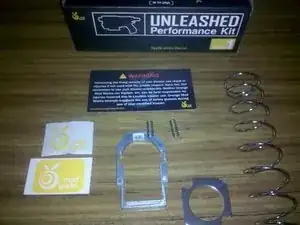

Комплект Stage 1 включает пружину вдвое мощнее, металлический фиксатор курка и более сильную пружину фиксатора, а также усилительную пластину.

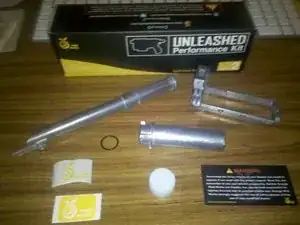

Комплект Stage 2 включает металлический затвор, металлический направляющий салазок, металлическую трубку плунжера и уплотнительное кольцо с смазкой.

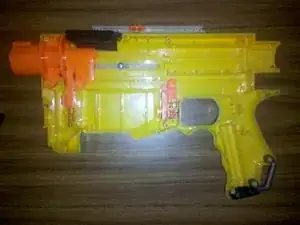

Бластер относительно просто разобрать. Просто выкрутите винты Phillips #0 из корпуса.

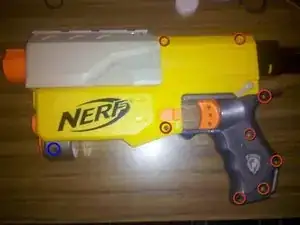

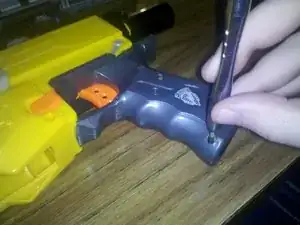

Снимите 8 винтов с задней части корпуса. Все они одного размера.

Снимите винт под стволом. Это единственный винт другого размера. Он заметно длиннее остальных.

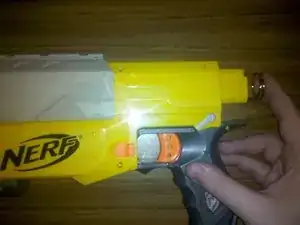

Сдвиньте механизм взведения назад немного, чтобы открыть доступ к двум дополнительным винтам.

Выкрутите эти короткие винты Phillips #0 с передней части корпуса. Они того же размера, что и восемь, которые мы сняли на предыдущем шаге.

Теперь снимите два винта Phillips #0 непосредственно на механизме взведения. Они того же размера, что и все остальные короткие винты.

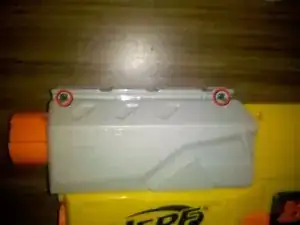

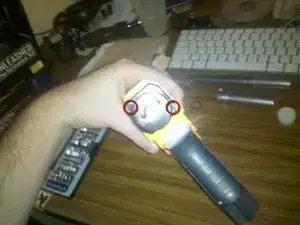

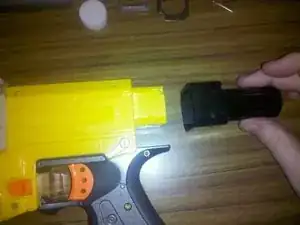

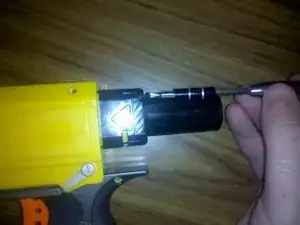

Наконец, снимите два винта сзади, которые крепят защиту трубки плунжера.

После освобождения снимите защиту трубки плунжера с бластера.

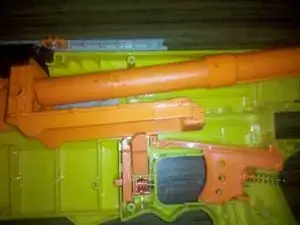

Осторожно подденьте по средней шву, и корпус бластера должен разойтись.

Работайте медленно и методично, чтобы не потревожить внутренние компоненты. Поиски разбежавшихся пружин — занятие неприятное!

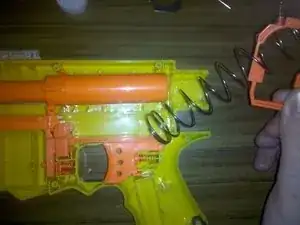

Осторожно снимите пластмассовый фиксатор курка и штатную пружину.

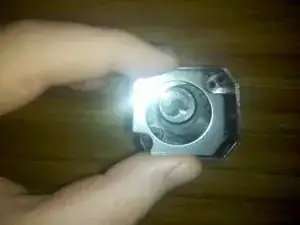

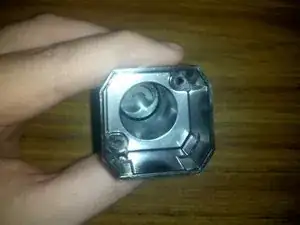

Далее можно сдвинуть трубку плунжера с затвора.

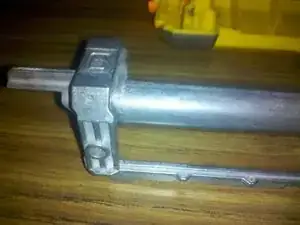

Далее снимите сборку салазок затвора и затвор. Они соединены, поэтому выйдут вместе.

Вам может быть удобнее сначала вынуть курок и предохранитель курка. Просто запомните, как они были собраны, чтобы потом правильно собрать детали обратно!

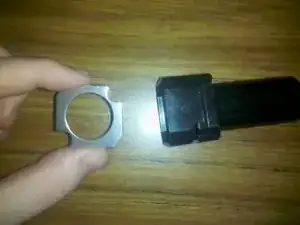

Вставьте усилительную пластину защиты трубки плунжера (из комплекта Stage 1) в защиту, которую мы сняли на шаге 5.

Она несимметрична, поэтому встанет только в одном положении. Не применяйте силу, она должна просто встать на место.

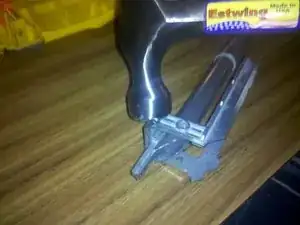

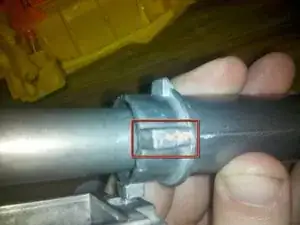

Используйте молоток, чтобы вставить прилагаемый штифт между затвором и салазками затвора.

Он не будет очень тугим. Между салазками затвора и затвором должно оставаться небольшое вертикальное люфтование.

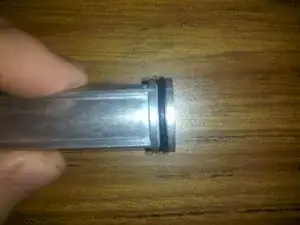

Установите прилагаемое уплотнительное кольцо на затвор (оба из комплекта Stage 2).

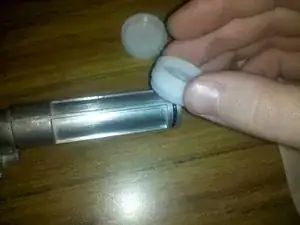

Используйте смазку из комплекта, чтобы смазать уплотнительное кольцо и прилегающую область затвора.

Рекомендуется смазать внутреннюю часть трубки плунжера пальцем (с небольшим количеством смазки на нём).

Продолжайте наносить смазку и проверять ход трубки плунжера по затвору, пока они не будут легко скользить.

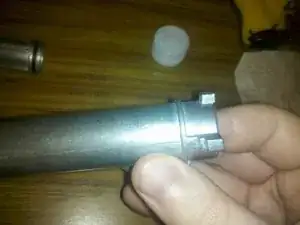

Также полезно нанести смазку в местах постоянного контакта металла с пластиком, например на направляющих защёлках трубки плунжера.

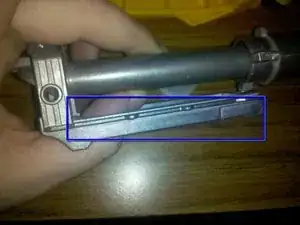

Нижние рельсы на салазках затвора тоже часто скользят по пластику, поэтому их тоже стоит смазать.

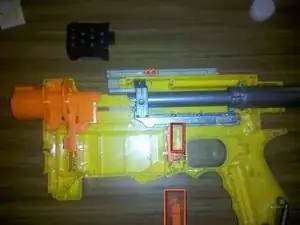

Установите новую сборку салазок затвора вместе с трубкой плунжера обратно в бластер.

Будьте осторожны с предохранителем курка. Возможно, придётся снять и снова установить его. Убедитесь, что вернули его точно так же, как было.

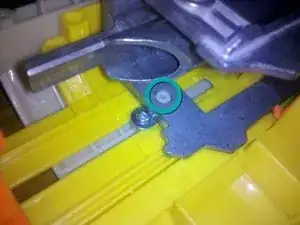

Отверстие в салазках затвора должно сесть прямо на пластиковый штифт механизма взведения.

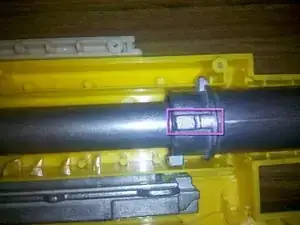

Убедитесь, что защёлки трубки плунжера находятся в направляющих на внешней оболочке бластера.

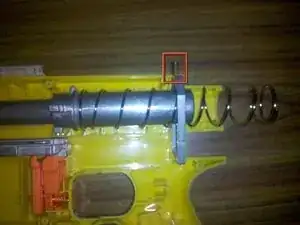

Осторожно приподнимите трубку плунжера и наденьте новую пружину (из комплекта) и фиксатор курка поверх трубки плунжера.

Убедитесь, что на вашем фиксаторе курка установлена одна из новых более сильных пружин фиксатора (также из комплекта).

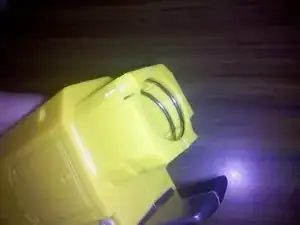

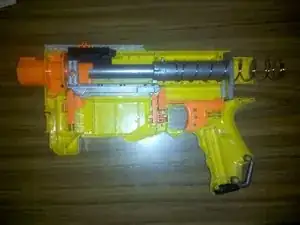

Совместите вторую половину корпуса с остальной частью устройства, убедившись, что всё совмещено. Пока допустимо, если пружина выступает сзади.

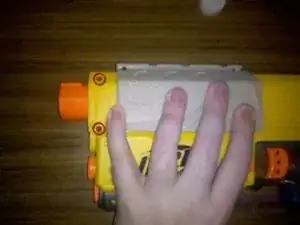

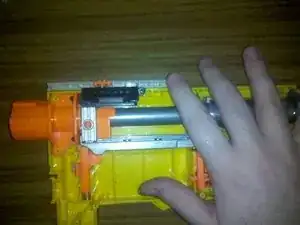

Держа корпус плотно одной рукой, другой рукой прижмите пружину внутрь. Возможно, потребуется слегка разъединить корпус в месте пружины.

Как только пружина окажется внутри корпуса, возьмите защиту трубки поршня и установите её на место, закрепив двумя короткими винтами Phillips #0.

Убедитесь, что усиливающая пластина защиты трубки поршня не выпала!

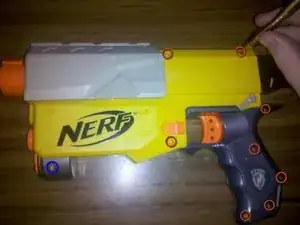

Закрепите заднюю часть корпуса восемью короткими винтами Phillips #0.

Помните, что один длинный винт располагается под стволом.

Используйте ещё два коротких винта, чтобы соединить две половины механизма взведения.

Наконец, сдвиньте механизм взведения немного назад, чтобы открыть последние два отверстия под винты. Используйте оставшиеся два коротких винта, чтобы закрепить переднюю часть корпуса.

Из‑за небольшой ошибки в моей партии комплектов передняя часть затвора может мешать полному вставлению верха магазина. Проверьте посадку в вашем бластере перед выполнением этого шага.

Это простая правка, которая не повлияет на использование модифицированного магазина в других бластерах.

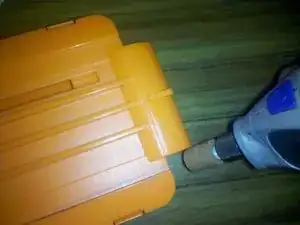

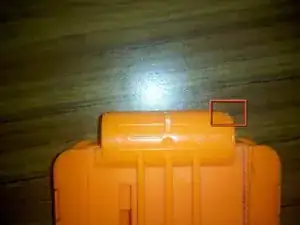

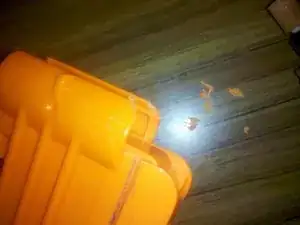

Используя роторный инструмент или напильник, сточите задний угол вершины магазина.

Продолжайте сточку и проверяйте посадку в бластере. Снимать нужно очень немного.

Убедитесь, что вы стачиваете правильный угол! Это должен быть угол, ближайший к заднему концу снарядов при их правильной загрузке.

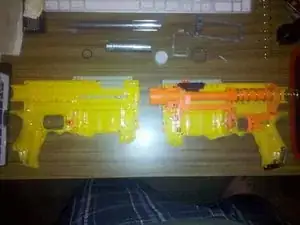

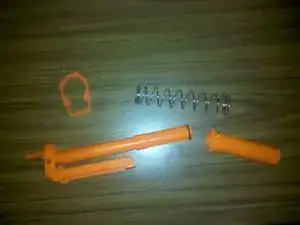

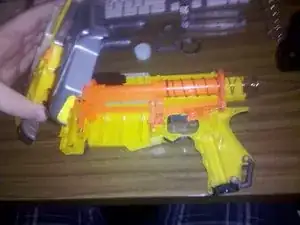

Попрощайтесь со всеми этими пластиковыми деталями!

Или, если вам жалко, храните их в надёжном месте на случай, если вы решите, что комплект улучшений сделал ваш бластер слишком мощным.
