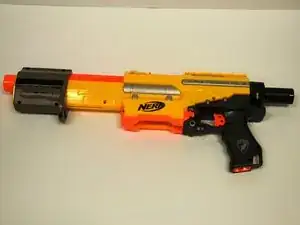

Замена штока ударника Nerf Alpha Trooper CS-18

Важно сортировать винты по длине, чтобы обеспечить правильную сборку.

Перед началом ремонта убедитесь, что устройство разряжено и не содержит патронов.

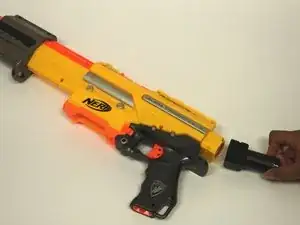

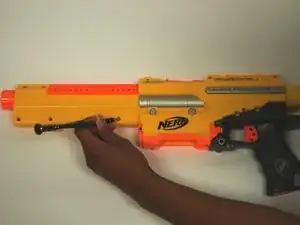

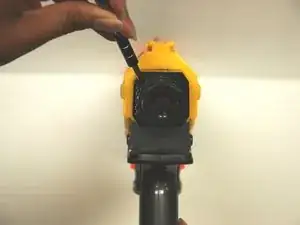

Посмотрите на заднюю часть винтовки. Открутите два винта длиной 10 мм с крестообразной головкой, которые крепят чёрную заглушку к задней части винтовки.

Осторожно снимите чёрную заглушку.

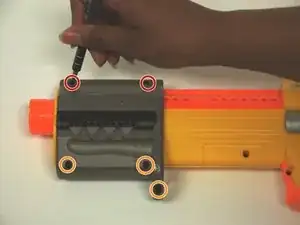

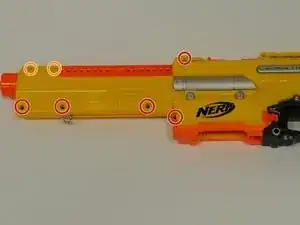

Поверните ствол устройства влево, стороной с винтами вверх. Открутите два верхних винта длиной 8 мм с крестообразной головкой, которые крепят скользящую часть устройства.

Не меняя положения устройства, открутите три винта длиной 10 мм с крестообразной головкой с нижней части скользящей части устройства.

После того как все винты будут откручены, аккуратно отделите две половины скользящей части и отложите их в сторону.

Следите за тем, к каким отверстиям относятся винты.

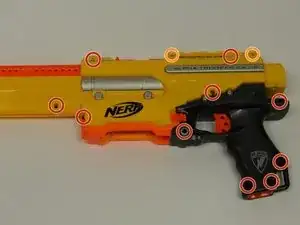

Удерживая ствол в том же положении, что и на шаге 3, открутите четырнадцать винтов длиной 10 мм с крестообразной головкой с корпуса устройства.

В том же положении открутите оставшиеся четыре винта длиной 5 мм с крестообразной головкой с корпуса устройства.

Винты различаются по длине. Следите за тем, к каким отверстиям относятся винты.

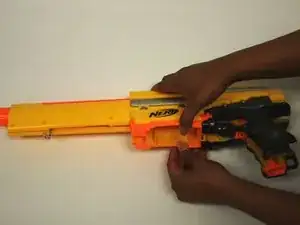

Удерживайте вставку магазина и разъедините две половины корпуса устройства.

Внимание! Боевая пружина не закреплена. При разъединении корпуса она и другие мелкие детали могут выпасть.

Если возникают трудности при разъединении половинок корпуса, используйте лопатку, чтобы аккуратно раздвинуть их.

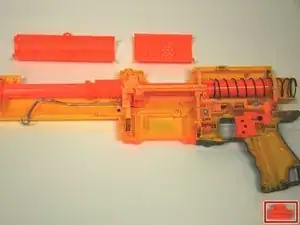

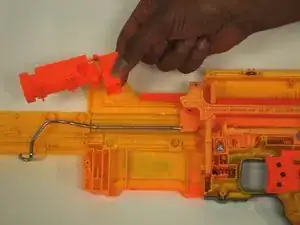

Снимите крышку доступа и защиту ствола.

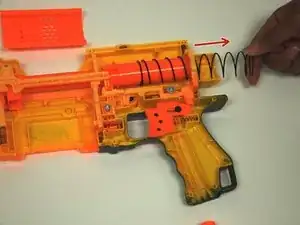

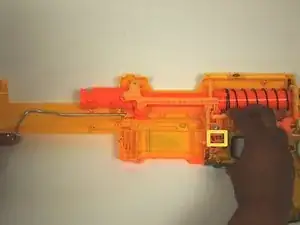

Теперь аккуратно потяните и извлеките основную боевую пружину с задней части устройства.

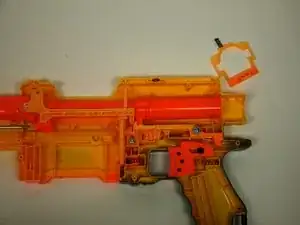

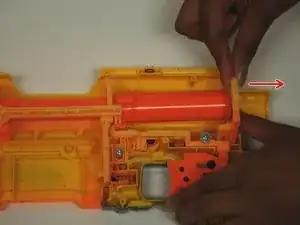

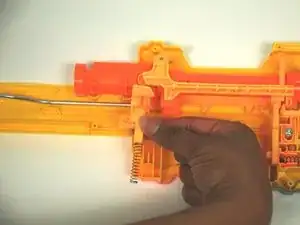

Сдвиньте фиксатор толкателя назад, затем приподнимите его вверх, чтобы извлечь.

Будьте осторожны, чтобы не потерять маленькую пружину на верхней части фиксатора толкателя.

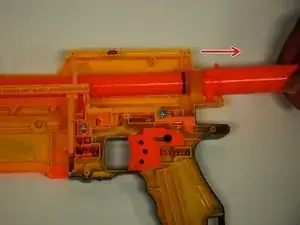

Вытяните толкатель в том же направлении, что и на шаге 7 при снятии фиксатора.

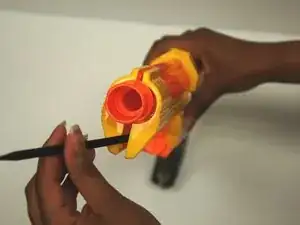

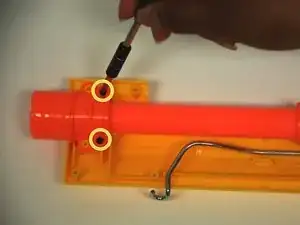

Открутите два винта длиной 5 мм с крестообразной головкой №0, которые крепят дульную часть.

Извлеките узел ствола и дульной части из корпуса пистолета.

Открутите винт длиной 5 мм с крестообразной головкой №0, который крепит механизм фиксатора патронника.

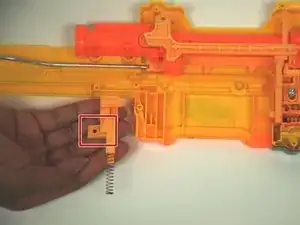

Извлеките переднюю пружину фиксатора патронника из посадочного места.

Опустите и извлеките передний фиксатор патронника из ствола винтовки.

Этот механизм состоит из двух деталей.

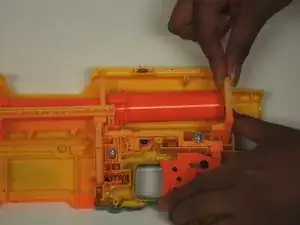

Нажмите на пружину, фиксирующую патронник в переднем положении, затем сдвиньте патронник к задней части винтовки.

Снимите передний направляющий элемент ствола.

Сдвиньте ствол вперёд и снимите квадратную деталь, которая фиксирует заднюю часть ствола.

Извлеките узел воздушного цилиндра и толкателя из винтовки.

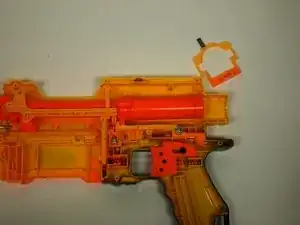

Удерживайте фиксатор скольжения, поднимите и извлеките узел патронника из винтовки.

Часть механизма фиксатора магазина должна выйти вместе с ним.

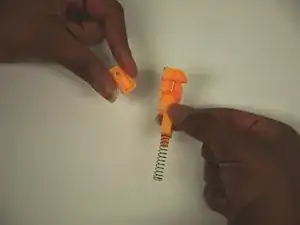

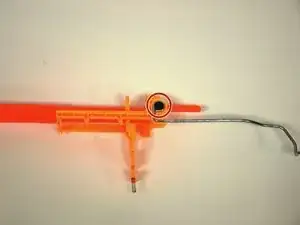

На втором изображении механизм штока ударника перевёрнут. Шток должен быть направлен вперёд, винт — вниз.

Открутите винт и замените шток ударника.
