Замена корпуса RCX 1.0

Дом

Как снять верхнюю (жёлтую) и нижнюю (зеленую) половины корпуса RCX 1.0. После снятия корпуса вы можете очистить электрические контакты и заменить любые сгоревшие электронные компоненты.

Этот гайд основан на инструкциях Кекоа Прадфута на его странице RCX, которая содержит две фразы с инструкциями по разборке и несколько фотографий.

ШАГ 1

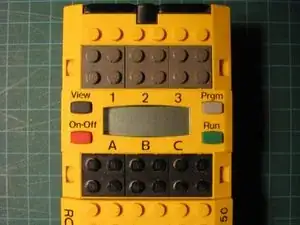

Поместите RCX на ровную поверхность.

ШАГ 2

Переверните RCX так, чтобы черное инфракрасное окно находилось от вас.

ШАГ 3

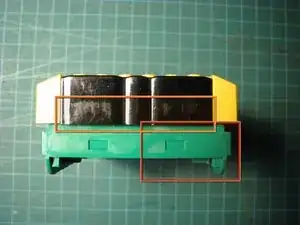

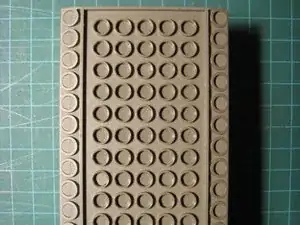

Снимите серую крышку батареи, приподняв ее спереди (около инфракрасного окна). Поднимите её под углом и снимите, чтобы открыть зеленый отсек для батарей.

Теперь вы можете вынуть батареи и вставить новые.

ШАГ 4

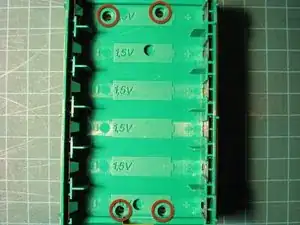

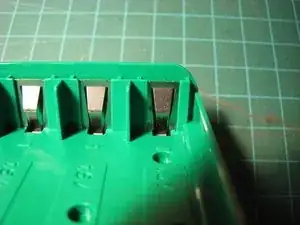

Снимите четыре винта в отсеке для батарей. Они фиксируют жёлтую верхнюю часть.

ШАГ 5

Поверните RCX так, чтобы инфракрасное окно было направлено вверх.

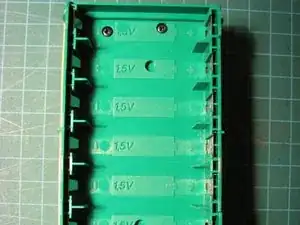

Старайтесь отвинтить правую сторону отсека для батарей от верхнего корпуса. Левая сторона будет удерживаться зажимом батареи.

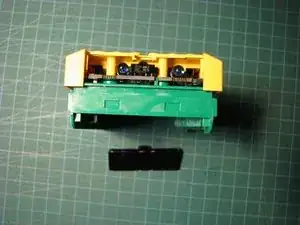

Поднимите нижнюю часть черного инфракрасного окна. Вытяните его.

ШАГ 6

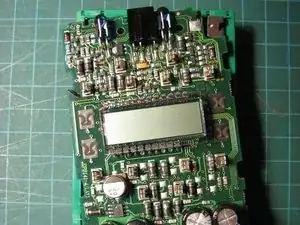

Держите открытый край печатной платы пальцами и тяните верхний корпус, начиная с передней части. Это требует значительных усилий.

Убедитесь, что корпус не застревает на разъеме питания на задней части RCX.

ШАГ 7

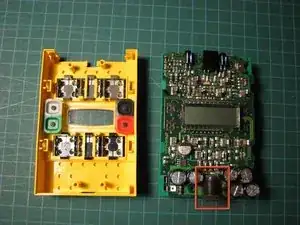

Держите отсек для батарей и поворачивайте печатную плату против часовой стрелки.

Есть небольшой выступ из пластика на каждом конце отсека для батарей, который вам нужно обойти печатной платой во время поворота.

ШАГ 8

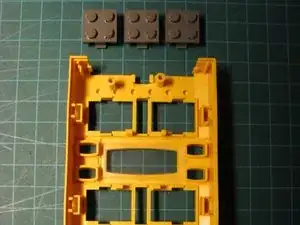

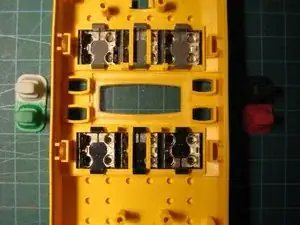

Снимите кнопки с верхнего корпуса. (Они, вероятно, уже выпали.)

Сожмите зажимы вверху и в
