Замена основной пружины Nerf Recon CS-6
Основная пружина создаёт усилие, необходимое для выстрела дротиков. Удаление пружины обеспечивает доступ к другим частям пистолета, либо позволяет заменить саму пружину.
Шаг 1
Пропустите этот шаг, если магазин уже снят.

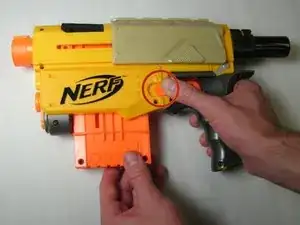

Отодвиньте затвор назад.
Нажмите на кнопки освобождения и вытяните магазин.
Верните затвор в переднее положение и нажмите на спусковой крючок.
Шаг 2

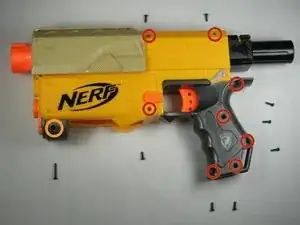

Используйте крестовую отвёртку №0, чтобы удалить эти 9 винтов.
Все винты, отмеченные красным, имеют длину 9,6 мм и требуют крестовую отвёртку №0.
Обратите внимание, что самый левый винт длиннее остальных — его длина 18,6 мм, используется крестовая отвёртка №0.
Шаг 3
Отодвиньте затвор назад, чтобы открыть доступ к дополнительным винтам.
Удалите эти 2 винта.
Передвиньте затвор вперёд.
Нажмите на спусковой крючок, чтобы снять напряжение с основной пружины.
Винты имеют длину 9,6 мм и требуют крестовую отвёртку №0.
Нажатие на спусковой крючок предотвратит выброс пружины при разделении половинок пистолета.
Шаг 4

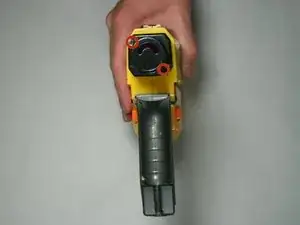

Удалите винты с крышки поршня.
Снимите крышку поршня, потянув её.
Винты имеют длину 9,6 мм и требуют крестовую отвёртку №0.
Шаг 5

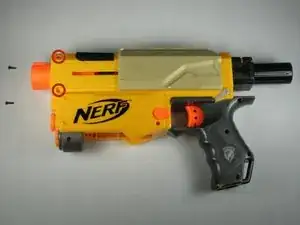

Удалите 2 винта с затвора.
Винты имеют длину 9,6 мм и требуют крестовую отвёртку №0.

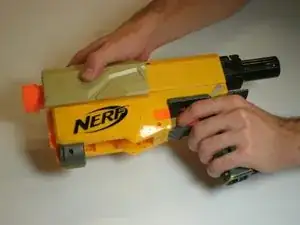

Удерживайте две половинки пистолета вместе, чтобы предотвратить выброс пружин.
Шаг 6

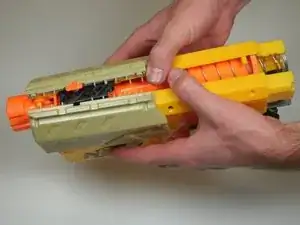

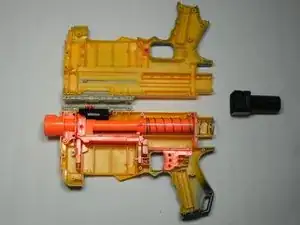

Разъедините пистолет по среднему стыку.
Следите за возможным выбросом пружин.
Шаг 7

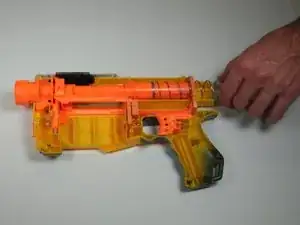

Вытяните пружину сзади из пистолета.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
