Замена втулки барабана патронов Tommy 20
Здесь вы научитесь снимать втулку барабана патронов игрушечного стрелкового оружия. Доступ к ней довольно затруднен, и для этого потребуется разобрать оружие, поэтому вам понадобится отвертка крестовая #00. Это одно из сложных руководств для этого устройства, поэтому действуйте аккуратно!
Шаг 1

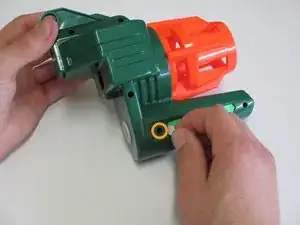

Найдите оранжевый ползунок на передней части оружия.
Потяните оранжевый ползунок к задней части оружия, поднимая носик оружия.
Шаг 2
Удалите один винт 1/8 дюйма на стыке корпуса и носика с помощью отвертки Philips #00.
Удалите все детали внутри камеры, чтобы полностью отсоединить носик оружия.
Будьте внимательны и следите за всеми компонентами для дальнейшей сборки.
Шаг 3

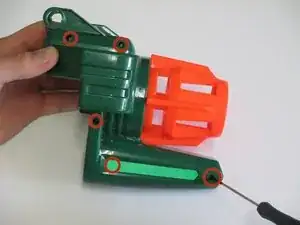

Удалите все пять винтов 1/16 дюйма, которые соединяют носик оружия, с помощью отвертки Philips #00.
Обратите внимание на скрытый пятый винт за тонкой светло-зеленой лентой рядом с самой втулкой. Снимите ленту пальцем для доступа.
Шаг 4

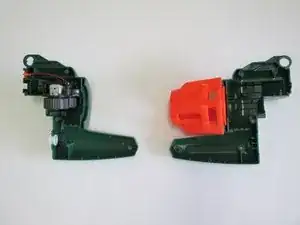

Поднимите теперь разъединившуюся половину носика оружия, к которой не прикреплен оранжевый конец.

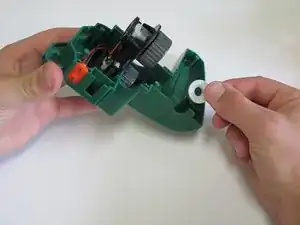

Удалите втулку, просто потянув ее от пластика.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
