Замена пружины спуска автоматического Tommy 20
Для замены этого важного компонента вашего оружия вам понадобятся отвертка Philips #00 и отличное настроение! Берегитесь мелких деталей, таких как сама пружина, их легко потерять из виду! Открытие оружия может вызвать волнение, но просто выполняйте каждый шаг по очереди, и у вас все получится.
Шаг 1
Найдите оранжевый слайдер на передней стороне оружия.
Потяните оранжевый слайдер к задней части оружия, поднимая нос оружия.
Шаг 2
Удалите единственный винт 1/8 дюйма на соединении корпуса и носа, используя отвертку Philips #00.
Удалите все детали внутри камеры, чтобы полностью отсоединить нос оружия.
Будьте внимательны, чтобы не потерять все компоненты для повторной сборки.
Шаг 3

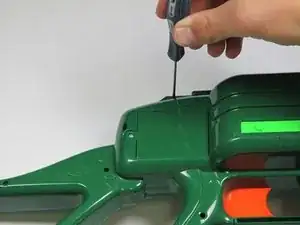

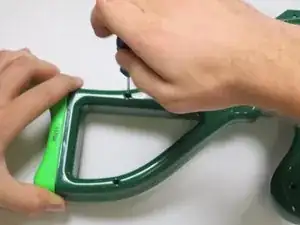

Удалите винты 1/16 дюйма, используя отвертку Philips #00, как показано на фото слева.
Удалите винт на крышке батареи 1 мм, используя отвертку Philips #1, как показано на фото слева.
Шаг 4
Осторожно раскройте две половинки оружия и извлеките магазин.
Шаг 5

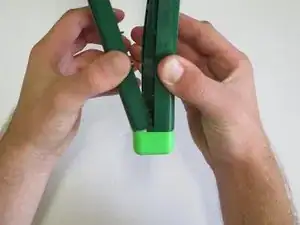

Схватите обе стороны оружия и резко потяните вверх и наружу, чтобы отделить от светло-зеленой ложи.
Если вы впервые разбираете ваше оружие, ложа будет приклеена к каждой половине корпуса. Чтобы оторвать ложе от рамки оружия, вам нужно аккуратно покачивать две половинки, чтобы клей оторвался. Пластик оружия может немного сломаться или деформироваться.
Шаг 6

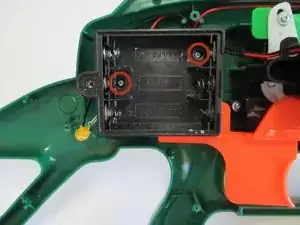

Удалите два винта 1/16 дюйма, крепящих батарейный отсек к корпусу оружия, используя отвертку Philips #00.

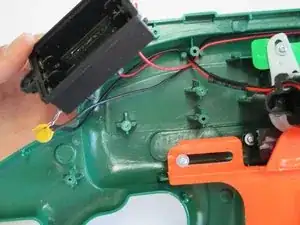

Поднимите батарейный отсек с корпуса оружия, чтобы получить доступ к механизму спуска.
Шаг 7

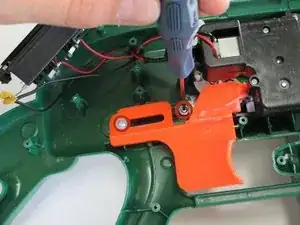

Удалите два винта 1/6 дюйма, соединяющих спуск и пружину спуска с корпусом оружия, используя отвертку Philips #00.
Шаг 8

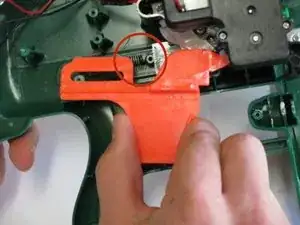

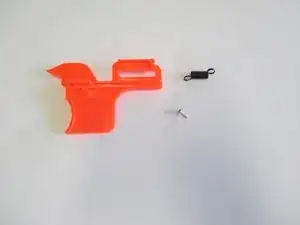

Поднимите пластиковый спуск вместе с прикрепленной пружиной.
Убедитесь, что вы не поднимаете спуск без пружины, иначе пружина может растянуться и перестать функционировать правильно.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
