Замена уплотнительного кольца (O-Ring) в Nerf Recon CS-6
Плунжер совместно с основной пружиной обеспечивает запуск снаряда. Уплотнительное кольцо создаёт плотное уплотнение, препятствующее утечке воздуха при сжатии основной пружины. Это обеспечивает более мощный выстрел.
Шаг 1
Пропустите этот шаг, если магазин уже вынут.

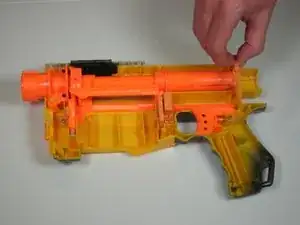

Оттяните затвор назад.
Одновременно потяните назад кнопки фиксации и выньте магазин.

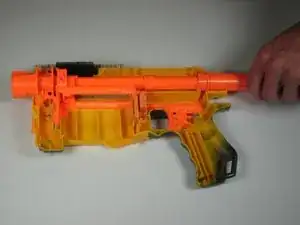

Верните затвор вперёд и нажмите накурок.
Шаг 2
Используйте крестовую отвёртку Phillips №0, чтобы вывернуть эти 9 винтов.
Все винты, отмеченные красным, — это 9,6 мм винты Phillips №0.
Обратите внимание, что наиболее левый винт длиннее остальных и представляет собой 18,6 мм винт Phillips №0.
Шаг 3
Оттяните затвор назад, чтобы открыть доступ к дополнительным винтам.
Выверните эти 2 винта.
Толкните затвор вперёд.
Нажмите накурок, чтобы снять сжатие основной пружины.
Винты — 9,6 мм Phillips №0.
Нажатие накурок предотвратит выскальзывание пружины из корпуса при разделении половин корпуса.
Шаг 4
Выверните винты на крышке плунжера.
Сдерните крышку плунжера.
Винты — 9,6 мм Phillips №0.
Шаг 5
Выверните 2 винта на затворе.
Винты — 9,6 мм Phillips №0.
Держите обе половины игрушки вместе, чтобы предотвратить выскакивание пружин.
Шаг 6
Разведите игрушку пополам по средней шву.
Осторожно: возможен выстрел пружин.
Шаг 7
Выньте пружину с задней части игрушки.
Шаг 8
Поднимите направляющую плунжера строго вертикально вверх и извлеките её из корпуса.
Шаг 9
Снимите плунжер с задней части игрушки, отделив его от внутренней части.
Шаг 10
Выньте оставшуюся половину плунжера с задней части игрушки.
Шаг 11
Используйте пинцет, чтобы снять уплотнительное кольцо из канавки.
Замените его на новое уплотнительное кольцо.
По желанию: нанесите небольшое количество смазки, безопасной для уплотнительного кольца, например вазелина.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
