Замена основного пружинного механизма Nerf Alpha Trooper CS-18
Если основной пружинный механизм заедает или повреждается, у вашей Nerf винтовки может уменьшиться дальность стрельбы, а в худшем случае она может не стрелять вовсе. В этом руководстве объясняется, как заменить основной пружинный механизм Nerf Alpha Trooper CS-18.
Примечание: Это руководство также можно использовать для улучшения основного пружинного механизма вашей Nerf Alpha Trooper CS-18.
Шаг 1
Имейте в виду, что в разборке этого устройства участвует множество винтов разной длины. Важно группировать винты по длине, чтобы обеспечить правильную сборку.

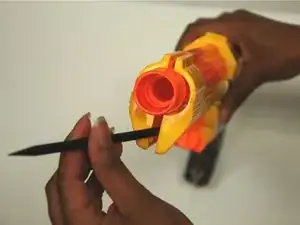

Убедитесь, что устройство разряжено и не заряжено перед началом разборки.
Шаг 2

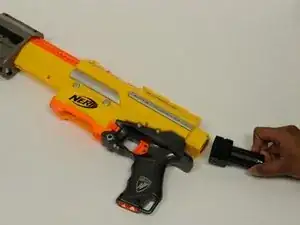

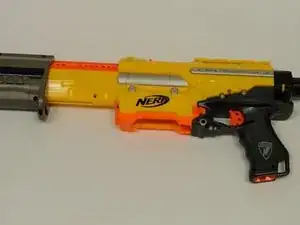

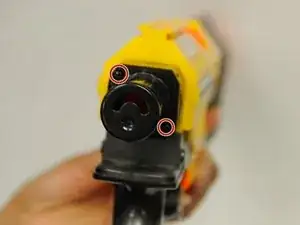

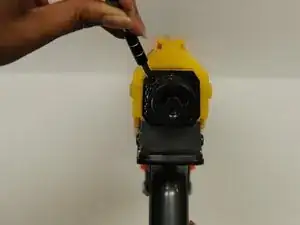

Посмотрите на заднюю часть винтовки. Удалите два винта Phillips #0 длиной 10 мм, которые держат черную крышку на задней части винтовки.
Снимите черную крышку.
Запомните, как снимается черная крышка, так как она должна быть установлена таким же образом при сборке.
Шаг 3

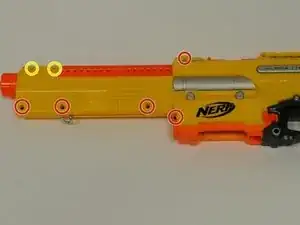

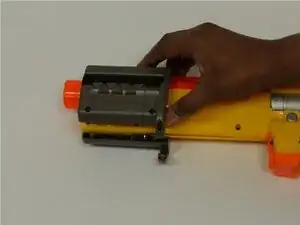

Направьте дуло устройства влево. Удалите два винта Philips #0 длиной 8 мм, которые держат слайд устройства вместе.

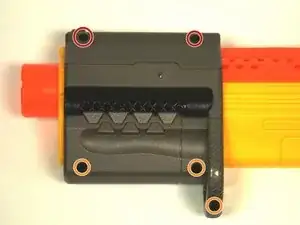

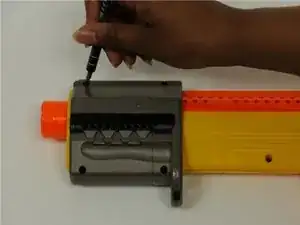

Держите дуло устройства направленным влево. Удалите три винта Philips #0 длиной 10 мм с нижней части слайда устройства.

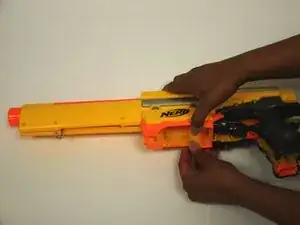

После удаления всех винтов разделите две половинки слайда устройства и отложите их в сторону.
Убедитесь, что отслеживаете, какие винты соответствуют правильным отверстиям.
Шаг 4

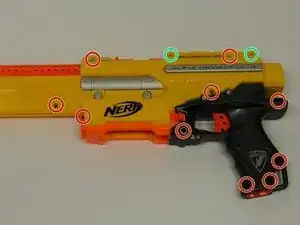

Держите дуло устройства направленным влево, удалите 14 винтов Phillips #0 длиной 10 мм из корпуса устройства.

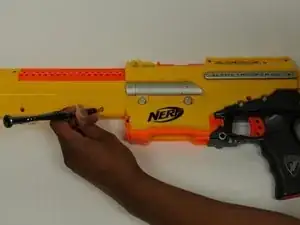

Для удаления некоторых винтов может понадобиться удлинитель для отвертки.
При этом же направлении устройства удалите два винта Phillips #0 длиной 5 мм из корпуса устройства.
При этом же направлении устройства удалите два винта Phillips #0 длиной 8 мм из корпуса устройства.
Шаг 5
Держа за вставку картриджа, разъедините две половинки устройства.

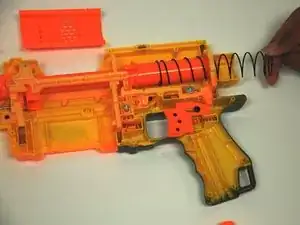

Внимание! Пружина стрельбы не закреплена в устройстве. Она может выпасть из устройства при разъединении.
Если у Вас возникают трудности с разъединением двух половинок устройства, используйте лопатку или инструмент для открытия, чтобы разъединить две половинки.
Шаг 6
Теперь Вы должны иметь возможность извлечь основной пружинный механизм из задней части винтовки для замены.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
