Разборка ножной педали швейной машины Singer
Существовало множество инструкций по разборке и ремонту ножных педалей швейных машин Singer. Моя педаль была немного другой, так как на нижней части не было винтов. Я слегка повредил педаль, пытаясь pry её открыть.
Этот гид показывает, как разобрать педаль такого типа.
Шаг 1
Применима ли эта инструкция к вашей педали?

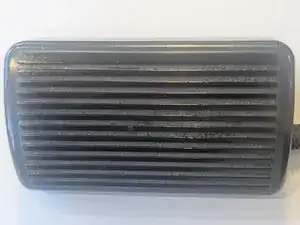

Сравните фотографии верхней части, которая довольно типична, и нижней части, чтобы увидеть, совпадают ли они.
Примечание: на нижней части нет винтов. Они не скрыты под маленькими резиновыми ножками. Не снимайте резиновые ножки — это пустая трата времени.
Эта конкретная педаль была от машины Singer 6221C.
Шаг 2
По бокам педали, слева и справа, видно по два белых пластиковых штифта.
Ваша педаль может выглядеть иначе: белый штифт может быть полностью окружён. Здесь показана моя педаль, которая была повреждена, когда я пытался pry открыть корпус. Эта инструкция поможет избежать такого повреждения.
Шаг 3

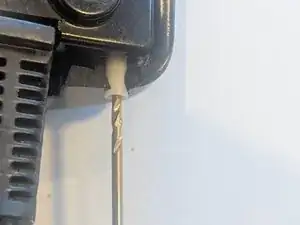

Вставьте сверло 3/32", или аналогичное, в отверстие в центре штифта. Сверло используется потому, что его режущая кромка врезается в пластик, что позволяет вытащить штифт.
При лёгком нажатии на сверло аккуратно потяните его наружу. Также нужно слегка надавить на нижнюю часть корпуса педали, чтобы уменьшить трение штифта в отверстии.
Если вы правильно нажимаете на нижнюю часть корпуса, это потребует небольших усилий.
Шаг 4

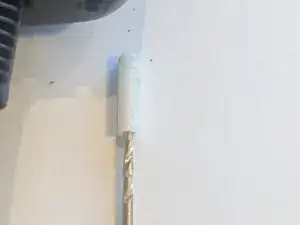

Вот как выглядит штифт после извлечения.
Шаг 5
Метод извлечения пластикового штифта с другой стороны идентичен.
Шаг 6
Сборка проще: штифт можно просто вдавить пальцем.
Посмотрите на боковую сторону педали и совместите отверстия верхней и нижней частей корпуса. Штифты войдут легко.
Заключение
Теперь вы готовы отремонтировать внутренности педали.
Перевод руководства с ifixit.com
