Замена иглы Juki DDL-8700
Если игла промышленной швейной машины Juki DDL-8700 больше не формирует стежок или её синхронизация нарушена, значит игла сломана. Используйте это руководство для замены сломанной иглы в промышленной швейной машине Juki DDL-8700.
Важно учитывать, что работа с использованной или сломанной иглой может повредить швейную машину. Рекомендуется перед началом каждого нового проекта заранее заменить иглу, чтобы предотвратить повреждение машины или травму.
Перед использованием этого руководства проверьте состояние текущей иглы (тем не менее всегда рекомендуется заменять иглу после каждого использования). Как правило, игла бывает согнута или у неё сломана острие, в таком случае иглу следует заменить, чтобы избежать повреждений или травм.
Перед началом убедитесь, что швейная машина отключена, чтобы предотвратить травмы от движения иглы.
Шаг 1

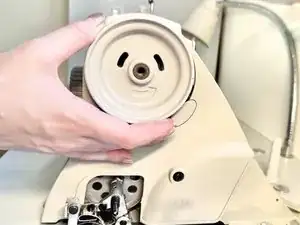

Поверните маховик против часовой стрелки (по направлению стрелки), чтобы игла оказалась в верхнем положении.
Убедитесь, что швейная машина выключена и отключена от питания.
Шаг 2

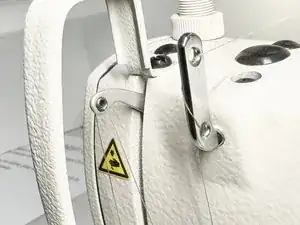

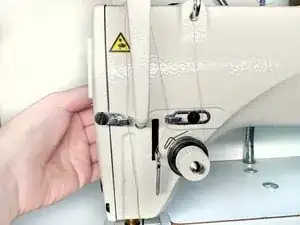

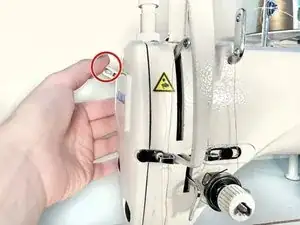

С левой стороны машины находится рычаг подъёма лапки. Опустите его, чтобы опустить лапку.

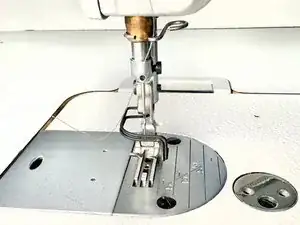

Лапка станет заподлицо с поверхностью машины.
Шаг 3

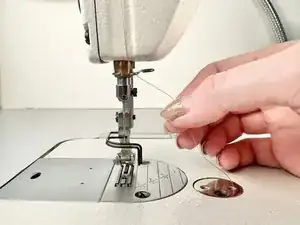

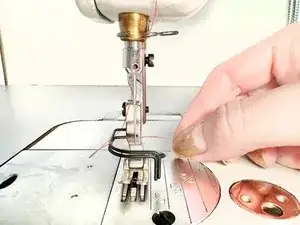

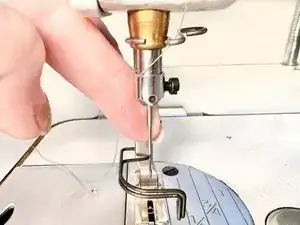

Снимите нить с иглы, потянув нить на себя и вытащив её из отверстия.
Шаг 4

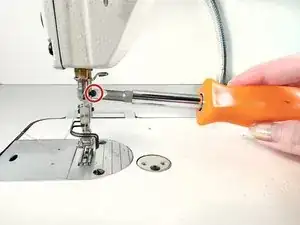

Ослабьте винт зажима иглы на правой стороне машины, поворачивая отвертку против часовой стрелки.
Шаг 5
Удалите сломанную иглу, сильно потянув её прямо вниз.
Обращайтесь с иглой осторожно, чтобы избежать травм.
Шаг 6

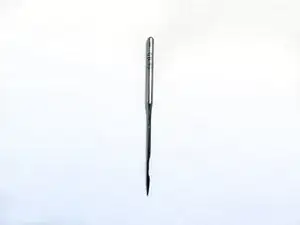

Выберите подходящую иглу для Juki DDL-8700 в зависимости от вашего проекта.
Обратите внимание на вырез на конце иглы.
Стандартная игла — 16 x 257.
Шаг 7

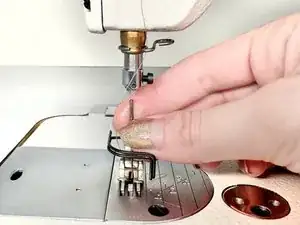

Вставьте новую иглу в зажим и затяните винт, поворачивая отвертку по часовой стрелке.
Одной рукой удерживайте иглу на месте, пока другой затягиваете зажим.
Убедитесь, что вырез на игле направлен вправо.
Шаг 8

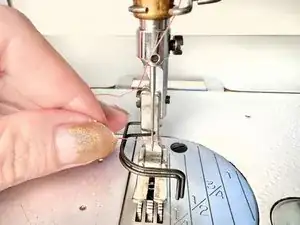

Проденьте нить в иглу, пропуская её через отверстие слева направо.
Перевод руководства с ifixit.com
