Руководство по замене камеры CamPark BM20
Если камера вашего монитора для младенцев CamPark BM20 отображает черный экран или работает неправильно, камера может быть повреждена. Следуйте этому руководству, чтобы заменить её.
Камера или объектив могут быть повреждены, если устройство уронить или ударить о твердую поверхность.
Перед началом ремонта обратитесь к страницам устранения неполадок «Монитор CamPark BM20 не подключается к камере» и «Экран монитора CamPark BM20 не включается» для возможных решений.
Если вы определили, что камеру нужно заменить, убедитесь, что устройство выключено, отключено от зарядного адаптера и батарея извлечена.
Шаг 1
Используйте отвертку с крестовым шлицем #0, чтобы удалить винт длиной 12,70 мм рядом с нижней частью задней панели монитора.
Шаг 2
Отделите основание от основной камеры, чтобы удалить его.
Шаг 3

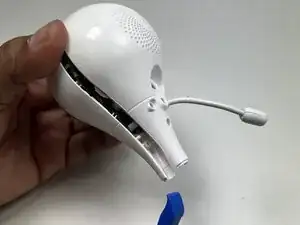

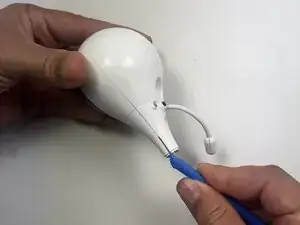

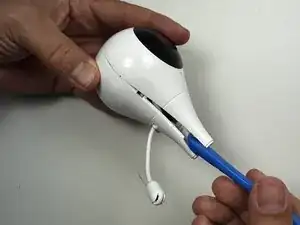

Используйте открывалку iFixIt, чтобы разделить переднюю и заднюю части камеры.
Поместите конец открывалки между швами передней и задней частей камеры и проведите по периметру, чтобы освободить зажимы, соединяющие их.
Осторожно отделите переднюю и заднюю части камеры.
Не разъединяйте их полностью, так как передняя и задняя части соединены кабельным соединителем.
Шаг 4

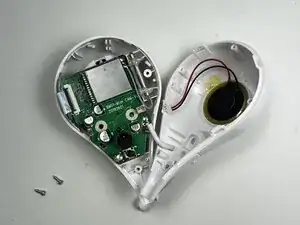

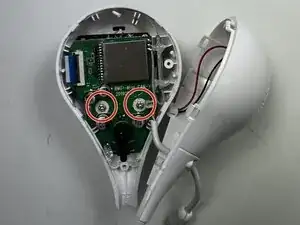

Используйте отвертку с крестовым шлицем #00, чтобы удалить два винта длиной 6,35 мм с материнской платы.
Шаг 5

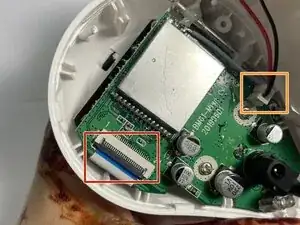

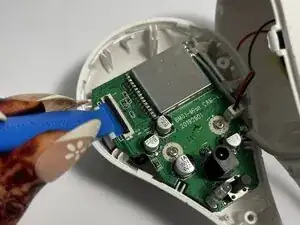

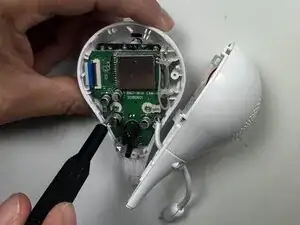

Используйте лопатку, открывашку или чистый ноготь, чтобы поднять черную блокировку ZIF соединителя — это положение разблокировки.
Используйте самый широкий инструмент, чтобы избежать повреждения тонких стержней петель.
Используйте пинцет или пальцы, чтобы осторожно вытащить кабель из разъема за синий таб.
Вы можете повредить кабель, если будете хватать его напрямую.
Чтобы повторно подключить, убедитесь, что блокировка поднята, и аккуратно вставьте кабель назад. Затем опустите блокировку, чтобы зафиксировать кабель. Кабель должен без усилий войти в разъем. Если у вас возникают трудности, извлеките его, проверьте, что блокировка полностью разблокирована, и попробуйте снова.
Чтобы отключить кабель, сначала попробуйте нажимать на чередующиеся стороны JST соединителя, как на небольших скользящих соединителях.
Если это не сработает, используйте пинцет, чтобы крепко ухватить стороны соединителя и дергать прямо от разъема. Держите пинцет ближе к соединителю, чтобы лучше его зафиксировать.
Если у вас возникают трудности, попробуйте покачать соединитель из стороны в сторону, чтобы ослабить его.
Шаг 6

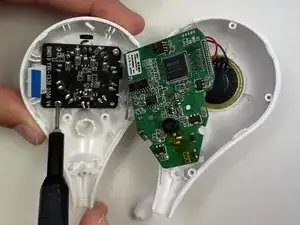

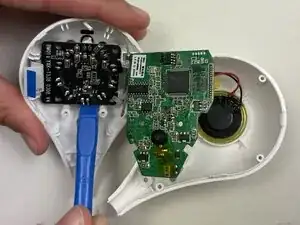

Используйте открывалку или лопатку, чтобы поднять материнскую плату от верхнего корпуса и осторожно установить её на другую половину корпуса, чтобы получить доступ к камере.
Будьте осторожны, чтобы не оторвать или не отключить материнскую плату полностью - она все еще присоединена к двум припаянным кабелям.

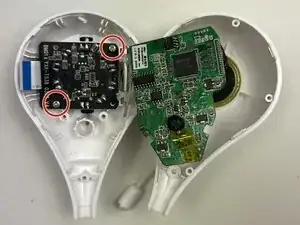

Удалите два винта длиной 6,35 мм с шлицем #0, которые удерживают камеру в корпусе.
Шаг 7

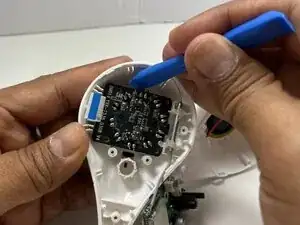

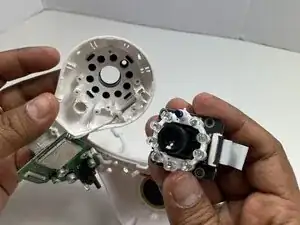

Используйте открывалку iFixit, чтобы осторожно поднять камеру.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке. Утилизируйте свои электронные отходы в переработчике, сертифицированном R2 или e-Stewards.
Перевод руководства с ifixit.com
