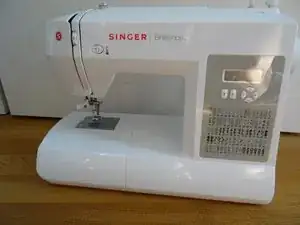

Регулировка Singer Brilliance 6180

Если положение иглы неверное, возникнут ошибки, которые могут сильно раздражать пользователя.

Точное положение иглы чрезвычайно важно в швейной машине. Петлитель должен проходить у иглы на очень малом расстоянии, чтобы захватывать нить; если это не совпадает точно, появится множество ошибок, таких как петли, сломанные иглы, обрывы нитей и стуки.

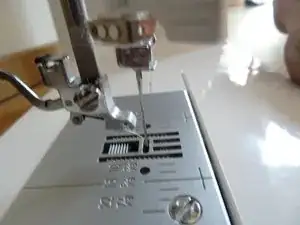

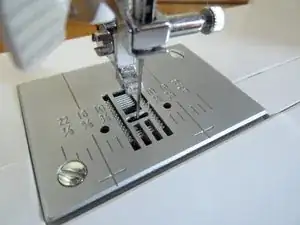

На двух фотографиях показано правильное положение иглы в игольной пластине. Она должна находиться точно по центру отверстия пластины по боковой стороне и в направлении шитья. (Если игольная пластина не смещена.)

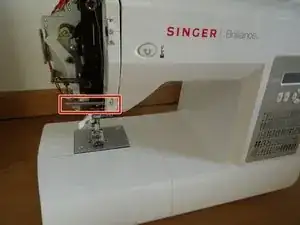

Чтобы получить доступ к регулировочной пластине и винту, нужно снять левую крышку.

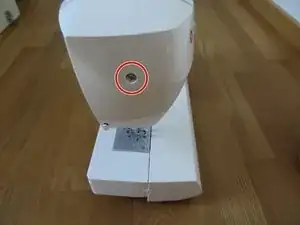

Ослабьте крестовую винтовую крышку #2 сзади немного, вытаскивать его не нужно.

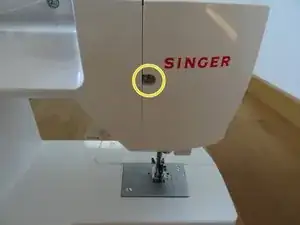

Снимите крестовой винт #2 на левой стороне.

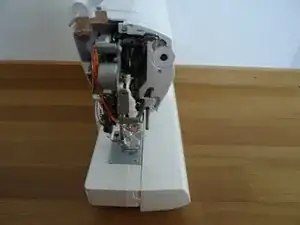

Сдвиньте крышку влево, чтобы снять её.

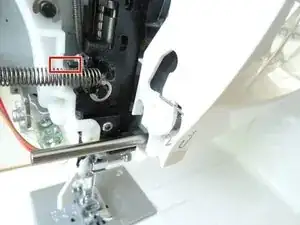

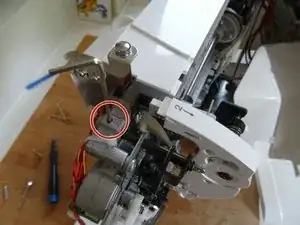

Держатель иглы прикреплён сверху винтом с головкой под шестигранник 2 мм. Ослабьте винт, чтобы слегка сдвинуть консоль. Впервые он довольно тугой, будьте осторожны.

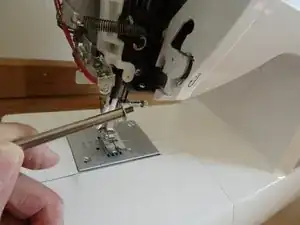

Чтобы сдвинуть держатель иглы, слегка постучите, например, ручкой отвертки по оси держателя иглы.

Если постучать по передней части оси, игла сдвинется к вам, расстояние между иглой и петлителем увеличится.

Если постучать по задней части оси, игла отойдёт от вас и расстояние между иглой и петлителем уменьшится.

Опустите иглу до упора. Между иглой и кончиком петлителя должен легко проходить лист бумаги. (Изображение 3). Игла должна свободно перемещаться влево и вправо при выполнении зигзага.

Затяните винт под шестигранник снова.

Проверьте, что машина снова шьёт чисто, особенно строчкой зигзаг. Если всё в порядке, проверьте боковое смещение и переходите сразу к шагу 8.

Консоль скользит мимо пластины. Вы можете отрегулировать положение иглы, слегка загнув эту пластину.

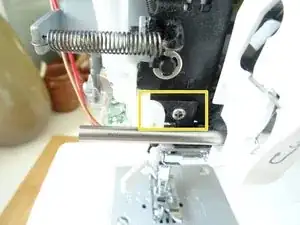

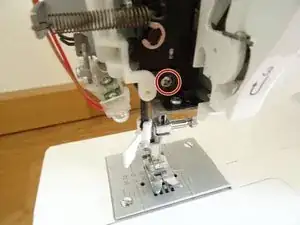

Регулировочная пластина отмечена жёлтым на первой фотографии. Её нужно вынуть и очень слегка согнуть.

Сначала отвинтите стержень для проводки нити плоской отверткой.

Теперь регулировочная пластина доступна.

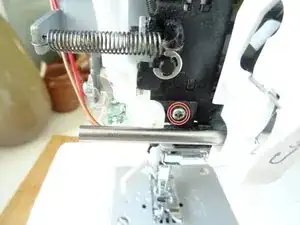

Регулировочная пластина зафиксирована крестовым винтом. Аккуратно выкрутите его.

Используйте подходящую крестовую отвертку и сильно нажимайте при выкручивании. Винт довольно тугой, и головка винта ни в коем случае не должна быть повреждена.

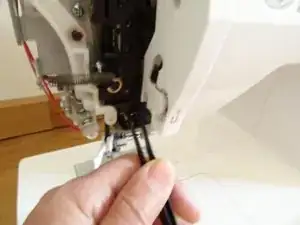

Подтолкните держатель иглы немного вперёд сзади, чтобы разгрузить регулировочную пластину, затем просто поднимите её пинцетом.

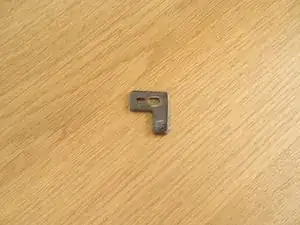

Вот как выглядит регулировочная пластина. Она регулирует положение в направлении шитья.

Для регулировки нужно слегка выгнуть нижнюю часть пластины наружу. Для этого используйте две плоскогубцы.

Изгиб очень минимален. Возможно, придётся снова снять пластину, если игла всё ещё не в правильном положении.

Установите пластину на место и проверьте положение иглы в направлении шитья.

При затягивании винта пластина — а вместе с ней и игла — должны оставаться подвижными в боковом направлении, иначе не будет зигзага и т.д. Смажьте поверхности скольжения. Возможно, придётся вынуть её снова и очень слегка подогнуть обратно.

Боковое положение иглы проще регулировать. Для этого используется чёрный болт-банжо. Это положение устанавливается на заводе и обычно не требует повторной регулировки.

Полый винт с завода зафиксирован красной краской. Его, возможно, придётся снять. Чтобы лучше добраться до винта, можно отцепить поперечную возвратную пружину.

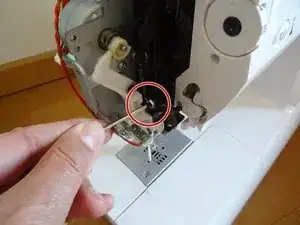

Отрегулируйте винт с помощью ключа 1,4 мм. Наблюдайте, как меняется боковое положение иглы.

Ещё один совет: шитьё начинается лучше, если после каждого включения опускать иглу ручным колесом в игольную пластину; моторы подстроятся с коротким щелчком. Поднимите иглу снова — и можно работать, пока вы снова не выключите машинку.
