Замена экрана CamPark BM20
Используйте это руководство для замены экрана в вашем видеоняне CamPark BM20, если он повреждён или перестал работать и другие решения, приведённые на страницах устранения неполадок CamPark BM20 Monitor Not Connecting to Camera или CamPark BM20 Monitor Screen Not Turning On, не помогли
Чаще всего, если при включении экран не показывает изображение, устройству просто нужно подзарядиться. Но если портативное устройство падало, скорее всего экран повреждён и его потребуется заменить.
Перед началом ремонта убедитесь, что устройство полностью выключено.
Шаг 1

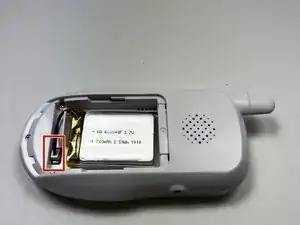

Сдвиньте крышку батарейного отсека с задней панели портативного устройства, используя пальцы.
Отключите кабель батареи от разъёма, расположенного в нижней части устройства.

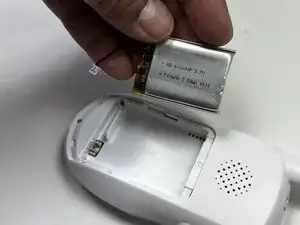

Извлеките батарею.
Шаг 2
Отвинтите три винта длиной 12,7 мм на нижней задней части устройства, используя отвёртку Phillips #0.

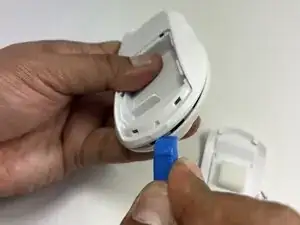

Вставьте наконечник инструмента для вскрытия iFixit между швами передней и задней панелей, чтобы освободить защёлки, фиксирующие две половины корпуса.
Шаг 3

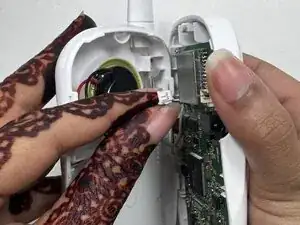

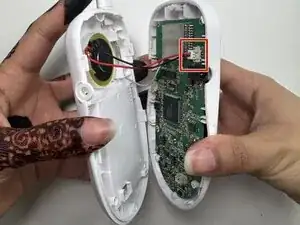

Аккуратно разъедините верхнюю и нижнюю части корпуса.
Не тяните две половины полностью врозь, так как они всё ещё соединены кабелями динамика и антенны — это может повредить устройство.
Отключите кабель динамика от разъёма на плате.
Шаг 4

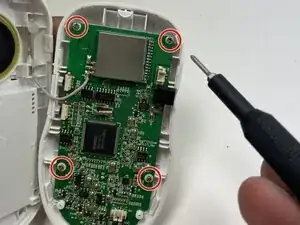

Снимите четыре винта длиной 6,35 мм с материнской платы с помощью отвёртки Phillips #00.

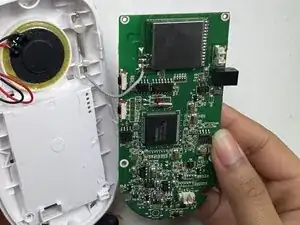

Извлеките материнскую плату из передней части корпуса.
Материнская плата всё ещё соединена с нижней частью корпуса антенным кабелем, поэтому будьте осторожны, чтобы не натянуть и не оборвать кабель.
Шаг 5

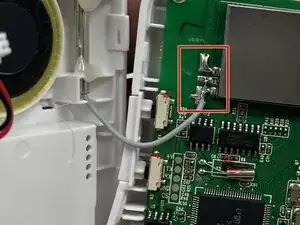

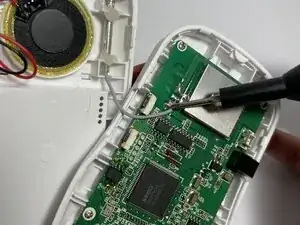

Используйте паяльник для выпаивания антенного кабеля с материнской платы портативного устройства.
Паяльник сильно нагревается и может легко обжечь кожу или другие поверхности. Всегда паяйте в хорошо проветриваемом помещении.
Хотя на фото плата показана в корпусе, лучше выпаивать соединения после извлечения материнской платы.

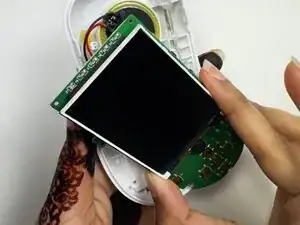

Экран устройства расположен непосредственно над материнской платой, обе детали плотно уложены друг над другом.
Шаг 6

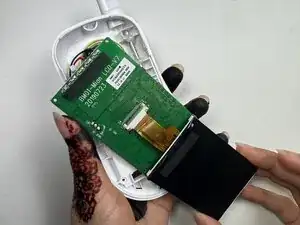

Отогните экран вперёд, чтобы открыть ZIF-разъём и жёлтый ленточный кабель, соединяющий экран с платой.
Используйте лопатку или чистый ноготь, чтобы поднять чёрную фиксирующую планку под жёлтой лентой и разблокировать разъём.
Пинцетом или пальцами аккуратно выньте кабель из гнезда.
Снимите экран.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке. Сдавайте электронные отходы в переработку, сертифицированную по стандарту R2 или e-Stewards.
